Moduł zaworów (8 zaworów) LEVEL 2 | mH-V8-2 F&F

Alternatywny kod produktu: mH-V8 / 2

Opis i Kluczowe Cechy

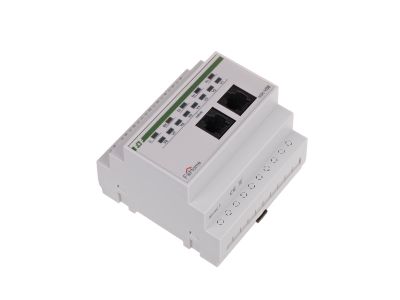

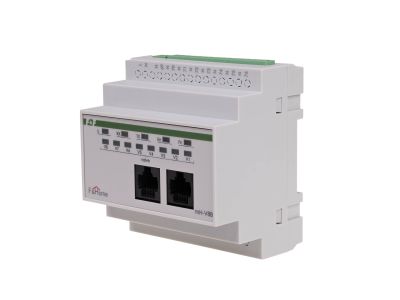

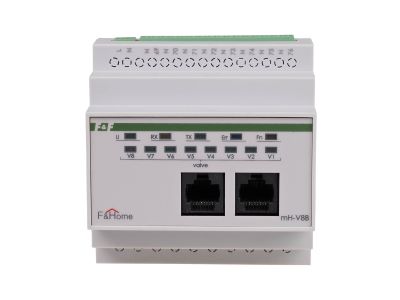

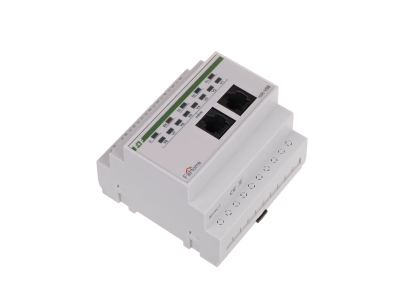

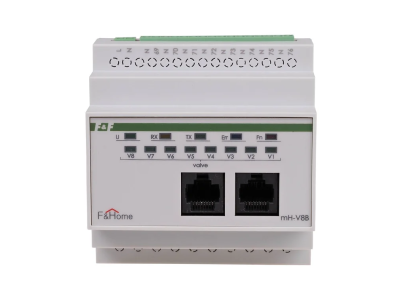

Moduł wykonawczy mH-V8-2 LEVEL 2 marki F&Home to ośmiokanałowe urządzenie przeznaczone do sterowania elektrozaworami o napięciu cewki 230 VAC. Zajmuje tylko 5 modułów w rozdzielnicy, co pozwala na oszczędność miejsca przy jednoczesnym zapewnieniu niezależnej regulacji temperatury w ośmiu strefach. Moduł współpracuje bezpośrednio z modułami czujników temperatury mH-S8 na tym samym poziomie, tworząc autonomiczną parę sterującą.

• 8 niezależnych kanałów wykonawczych: Umożliwiają jednoczesne sterowanie ośmioma elektrozaworami, co pozwala na precyzyjną regulację temperatury w poszczególnych strefach grzewczych.
• Napięcie zasilania 230 VAC: Zasilanie bezpośrednio z instalacji budynku bez konieczności stosowania dodatkowych zasilaczy – ułatwia montaż i redukuje koszty.
• Szerokość 5 modułów (90 mm): Kompaktowa obudowa umożliwia sprawną zabudowę w standardowej rozdzielnicy, pozostawiając miejsce na inne elementy.
• Przeznaczenie do elektrozaworów 230 VAC: Bezpośrednie sterowanie cewkami zaworów bez pośrednictwa dodatkowych przekaźników – upraszcza instalację.
• Autonomiczna praca z modułem czujników mH-S8: Para modułów działa niezależnie od głównego panelu dotykowego – regulacja temperatury jest kontynuowana nawet w przypadku awarii panelu, co zwiększa niezawodność systemu.

Zgodność z Normami

Moduł mH-V8-2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł wykonawczy mH-V8-2 LEVEL 2 znajduje zastosowanie przede wszystkim w systemach regulacji temperatury w budynkach mieszkalnych i komercyjnych. Dzięki ośmiu kanałom i współpracy z czujnikami temperatury sprawdza się w następujących scenariuszach:

• Sterowanie elektrozaworami na kolektorach ogrzewania podłogowego – precyzyjna kontrola poszczególnych pętli grzewczych.
• Regulacja temperatury w strefach z grzejnikami – załączanie/wyłączanie zaworów w zależności od temperatury w pomieszczeniu.
• Automatyka budynkowa w systemie F&Home – integracja z modułami czujników mH-S8 w celu utrzymania zadanych temperatur.
• Rozbudowa istniejących instalacji o dodatkowe strefy – możliwość kaskadowania modułów kolejnych poziomów (LEVEL 1, 2, …).

Wskazówki Montażowe

Montaż modułu mH-V8-2 LEVEL 2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania w rozdzielnicy. Moduł mocuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość modułu wynosi 5 modułów, co należy uwzględnić przy planowaniu miejsca. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym odbiorników (elektrozaworów) oraz zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub zacisków muszą być zgodne z wartościami podanymi w instrukcji montażu.

FAQ

• Jakie jest napięcie zasilania modułu mH-V8-2 LEVEL 2? Moduł jest zasilany napięciem 230 VAC, bezpośrednio z instalacji elektrycznej budynku.
• Czy moduł wymaga podłączenia do głównego panelu dotykowego? Nie. Moduł wraz z modułem czujników mH-S8 działa autonomicznie. Panel dotykowy służy wyłącznie do ustawiania programu pracy – nawet w przypadku jego uszkodzenia regulacja temperatury jest kontynuowana.
• Ile elektrozaworów można podłączyć do jednego modułu? Moduł posiada 8 kanałów wykonawczych, co pozwala na bezpośrednie sterowanie ośmioma elektrozaworami 230 VAC.
