Moduł zaworów (8 zaworów) LEVEL 1 | mH-V8-1 F&F

Alternatywny kod produktu: mH-V8 / 1

Opis i Kluczowe Cechy

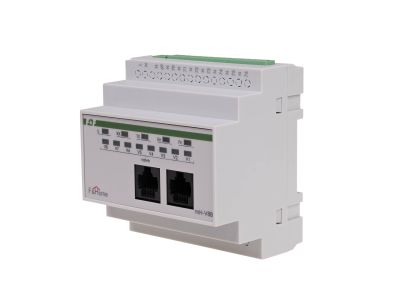

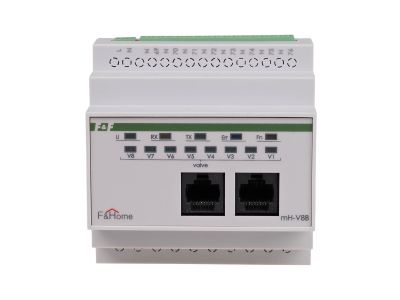

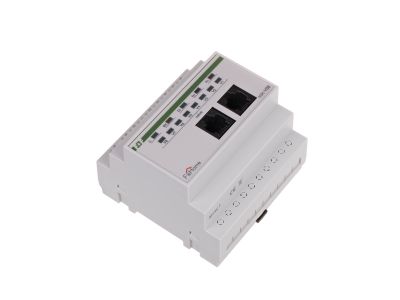

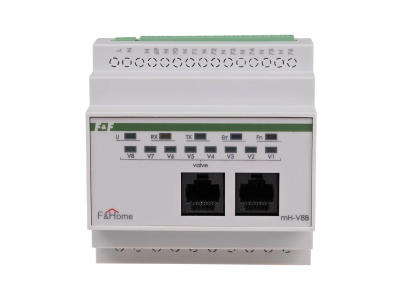

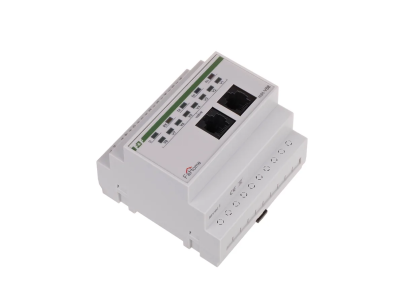

Moduł zaworów mH-V8-1 (Level 1) firmy F&Home to ośmiokanałowy moduł wykonawczy przeznaczony do sterowania pracą elektrozaworów o napięciu cewki 230 VAC. Zajmuje 5 modułów na szynie TH35 w rozdzielnicy i współpracuje z modułem czujników temperatury mH-S8 tego samego poziomu, tworząc autonomiczną parę regulacyjną – niezależną od głównego panelu dotykowego. Dzięki zasadzie działania włącz-wyłącz oraz komunikacji przez sieć CAN moduł zapewnia precyzyjne sterowanie obwodami grzewczymi przy jednoczesnej łatwej rozbudowie systemu o kolejne poziomy.

• 8 niezależnych wyjść: Umożliwia jednoczesne sterowanie nawet ośmioma elektrozaworami, co pozwala na efektywną regulację temperatury w strefach lub pomieszczeniach.
• Napięcie zasilania 230 VAC: Zasilanie standardowym napięciem sieciowym ułatwia integrację z istniejącą instalacją elektryczną i eliminuje potrzebę dodatkowych zasilaczy.
• Komunikacja CAN z modułem mH-S8: Zapewnia szybką i niezawodną wymianę danych z czujnikami temperatury na tym samym poziomie, bez obciążania magistrali głównej.
• Autonomiczna praca: Para mH-S8 i mH-V8 działa niezależnie od panelu dotykowego – ustawiony program pracy realizowany jest nawet w przypadku awarii lub braku panelu, co zwiększa niezawodność systemu grzewczego.
• Rozbudowa o kolejne poziomy: Możliwość zastosowania kilku modułów mH-V8 (poziom 1, 2, …) pozwala na zwiększenie liczby sterowanych kanałów i czujników w miarę potrzeb instalacji.

Zgodność z Normami

Moduł mH-V8-1 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i standardami branżowymi. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Montaż i eksploatacja w rozdzielnicach zgodnych z normą DIN zapewniają prawidłową pracę w warunkach przemysłowych i bytowych.

Zastosowanie

Moduł wykonawczy mH-V8-1 jest przeznaczony do systemów automatyki budynkowej wymagających sterowania elektrozaworami. Sprawdza się w instalacjach ogrzewania podłogowego, grzejnikowego oraz w procesach regulacji temperatury w strefach.

• Sterowanie elektrozaworami na kolektorze ogrzewania podłogowego – włączanie/wyłączanie obwodów grzewczych na podstawie sygnałów z czujników temperatury (moduł mH-S8).
• Regulacja strefowa w budynkach mieszkalnych i biurowych – każda para mH-S8/mH-V8 steruje niezależnie jednym pomieszczeniem lub strefą.
• Rozbudowa istniejących systemów F&Home o dodatkowe kanały sterowania – poprzez instalację kolejnych modułów poziomów (mH-V8-1, mH-V8-2, …).
• Autonomiczna praca w obwodach ogrzewania – niezależność od głównego panelu dotykowego gwarantuje ciągłość regulacji nawet w trybie offline.

Wskazówki Montażowe

Montaż modułu mH-V8-1 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy, zajmując pole 5 modułów. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta, zwracając uwagę na: dobór przekroju przewodów do spodziewanego obciążenia prądowego, prawidłowe dokręcenie zacisków (moment dokręcania podany w instrukcji obsługi) oraz zachowanie odległości izolacyjnych. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz napięcie zasilania 230 VAC.

FAQ

• Jakie napięcie cewki elektrozaworów mogę podłączyć? Moduł mH-V8-1 jest przystosowany do sterowania elektrozaworami o napięciu cewki 230 VAC. Należy upewnić się, że zastosowane zawory są zgodne z tym napięciem.
• Czy moduł działa bez panelu dotykowego F&Home? Tak, para modułów mH-S8 i mH-V8 działa autonomicznie. Panel dotykowy służy wyłącznie do ustawienia programu pracy – w przypadku jego braku lub awarii, układ kontynuuje realizację ostatniego programu.
• Ile modułów mH-V8 można połączyć w jednym systemie? Można stosować wiele modułów, pamiętając o kolejności poziomów: najpierw level 1, potem level 2 itd. Każdy poziom ma oddzielną numerację wejść/wyjść, co ułatwia identyfikację i instalację.
