Moduł zaworów (4 zawory) - LEVEL 6 | mH-V4-6 F&F

Alternatywny kod produktu: mH-V4 / 6

Opis i Kluczowe Cechy

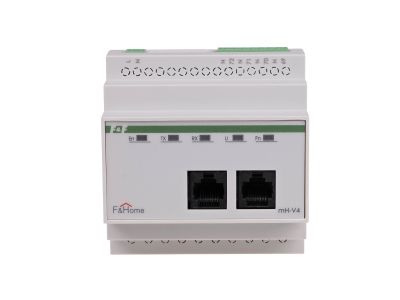

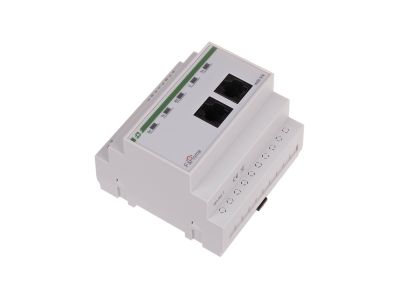

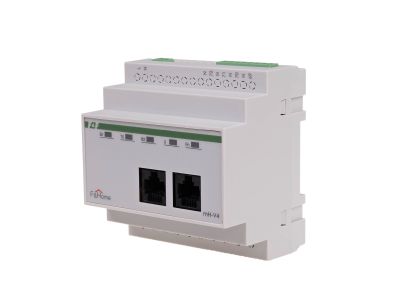

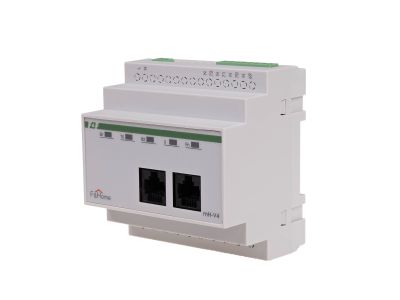

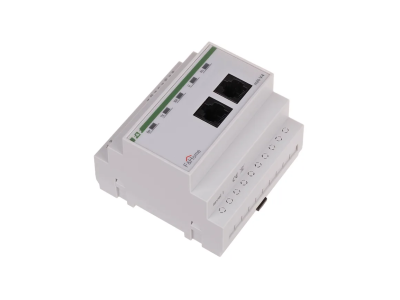

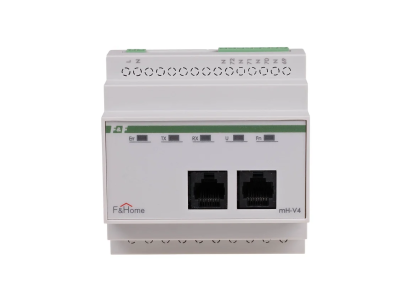

Moduł wykonawczy mH-V4-6 LEVEL 6 to czterokanałowe urządzenie przeznaczone do sterowania elektrozaworami w instalacjach ogrzewania. Zasilany napięciem 230 V, zajmuje w rozdzielnicy pole o szerokości 5 modułów (87,5 mm). Dzięki zastosowaniu elementów półprzewodnikowych zamiast przekaźników mechanicznych, moduł zapewnia cichą pracę i długą żywotność. Współpracuje bezpośrednio z modułem czujników temperatury mH-S4, tworząc autonomiczną parę sterowniczą.

• 4 niezależne kanały wykonawcze: umożliwiają oddzielne sterowanie czterema elektrozaworami – idealne do strefowego ogrzewania podłogowego lub grzejnikowego.
• Półprzewodnikowe wyjścia: brak elementów mechanznych (przekaźników) eliminuje zużycie styków i hałas przełączania, co wydłuża żywotność modułu.
• Napięcie zasilania 230 V: bezpośrednie podłączenie do instalacji elektrycznej budynku, bez potrzeby stosowania dodatkowych zasilaczy.
• Współpraca z modułem czujników mH-S4: odczyt temperatury i sterowanie w układzie zamkniętym, niezależnie od głównego panelu dotykowego.
• Autonomiczna praca w trybie włącz-wyłącz: realizuje zadania sterownicze bez konieczności komunikacji z nadrzędnym systemem – zwiększa niezawodność instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla urządzeń elektrycznych instalowanych w rozdzielnicach budynkowych.

Zastosowanie

Moduł mH-V4-6 LEVEL 6 dedykowany jest do sterowania elektrozaworami w systemach ogrzewania. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów.

• Sterowanie elektrozaworami w rozdzielaczach ogrzewania podłogowego – realizacja strefowego zarządzania temperaturą.
• Automatyczne zamykanie/otwieranie zaworów przy grzejnikach w instalacjach centralnego ogrzewania.
• Współpraca z czujnikami temperatury mH-S4 w ramach autonomicznych pętli regulacyjnych – bez podłączenia do centralnego sterownika.
• Element systemu inteligentnego budynku niskiego napięcia (SELV?), gdzie wymagana jest prosta, niezawodna regulacja dwupołożeniowa.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Pamiętaj o doborze przekroju przewodów do obciążenia i o dokręcaniu zacisków zgodnie z dokumentacją producenta. Nie przekraczaj dopuszczalnej liczby 5 modułów zajętych przez to urządzenie – nie blokuj wentylacji sąsiednich aparatów.

FAQ

• Jakie elektrozawory można podłączyć do modułu mH-V4-6? Moduł przeznaczony jest do sterowania elektrozaworami o napięciu cewki 230 V AC. Przed podłączeniem upewnij się, że parametry zaworu (prąd, rodzaj napięcia) są zgodne z wyjściem modułu – w razie wątpliwości skonsultuj się z dokumentacją producenta.
• Czy moduł może pracować bez panelu dotykowego? Tak, moduł mH-V4-6 współpracując z modułem czujników mH-S4 tworzy autonomiczną parę – niezależną od głównego panelu. Komunikacja odbywa się lokalnie, bez potrzeby nadrzędnego sterownika.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnych danych IP. Urządzenie przeznaczone jest do montażu w rozdzielnicy – standardowo w suchym pomieszczeniu, co zapewnia ochronę przed pyłem i wilgocią typową dla wnętrz.
