Moduł zaworów (4 zawory) - LEVEL 6 | mH-S4-6 F&F

Alternatywny kod produktu: mH-S4 / 6

Opis i Kluczowe Cechy

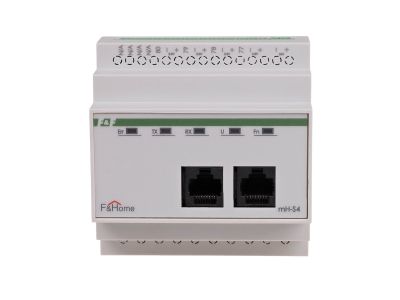

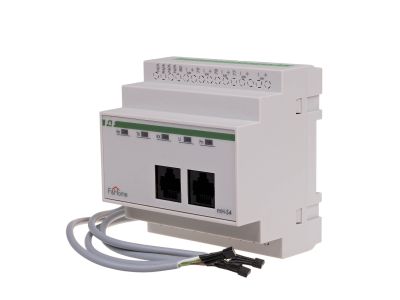

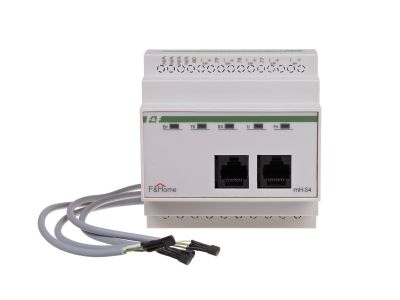

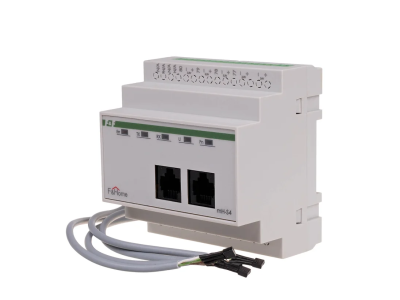

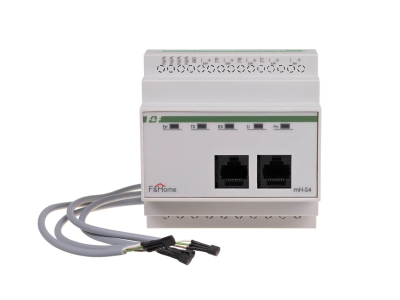

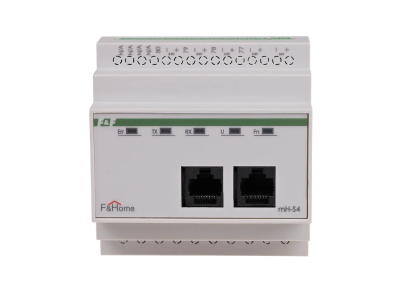

Moduł zaworów mH-S4-6 firmy LEVEL 6 to czterokanałowy sterownik przeznaczony do autonomicznej regulacji temperatury w instalacjach ogrzewania. Urządzenie współpracuje z cyfrowymi czujnikami temperatury (zakres +5…+40°C, dokładność 0,1°C) oraz modułami wykonawczymi mH-V4 sterującymi elektrozaworami. Montowane w rozdzielnicy na szynie DIN, zajmuje pole 5 modułów (szerokość 90 mm). Napięcie zasilania wynosi 24 V DC.

• 4 niezależne strefy: Umożliwia indywidualne ustawienie temperatury i histerezy dla każdego z czterech pomieszczeń, co przekłada się na precyzyjny komfort cieplny i oszczędność energii.
• Dokładność pomiaru ±0,1°C: Cyfrowe czujniki zapewniają bardzo precyzyjną kontrolę temperatury, eliminując wahania typowe dla termostatów analogowych.
• Autonomiczna praca bez sterownika nadrzędnego: Wszystkie parametry konfiguruje się bezpośrednio z panelu dotykowego – system działa niezależnie od sieci zewnętrznej.
• Współpraca z modułem wykonawczym mH-V4: Bezpośrednie sterowanie elektrozaworami w obwodzie ogrzewania, co upraszcza instalację i redukuje liczbę połączeń.
• Kompaktowa obudowa 5 modułów: Montaż na szynie DIN TH35, idealny do rozdzielnic o ograniczonej przestrzeni – tylko 90 mm szerokości.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami dla urządzeń automatyki budynkowej.

Zastosowanie

Moduł mH-S4-6 jest przeznaczony do precyzyjnej regulacji temperatury w systemach ogrzewania podłogowego, grzejnikowego oraz innych instalacjach HVAC. Sprawdza się zarówno w nowych, jak i modernizowanych budynkach mieszkalnych, komercyjnych oraz użyteczności publicznej.

• Sterowanie ogrzewaniem podłogowym w domach jednorodzinnych i mieszkaniach – niezależnie dla każdego pomieszczenia.
• Regulacja temperatury w budynkach biurowych i użyteczności publicznej z podziałem na strefy.
• Autonomiczna praca w obiektach, gdzie nie ma centralnego systemu BMS – konfiguracja z panelu dotykowego.
• Współpraca z modułami wykonawczymi mH-V4 do bezpośredniego załączania elektrozaworów obiegu grzewczego.

Wskazówki Montażowe

Montaż i podłączenie modułu mH-S4-6 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przewody czujników temperatury należy prowadzić z zachowaniem separacji od przewodów sieciowych. Moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Tak, napięcie zasilania wynosi 24 V DC. Należy dostarczyć stabilizowane napięcie z zewnętrznego źródła (np. zasilacza impulsowego).
• Jakie czujniki temperatury są kompatybilne? Urządzenie współpracuje wyłącznie z cyfrowymi czujnikami temperatury o zakresie +5…+40°C i dokładności 0,1°C. Rekomendujemy czujniki dedykowane przez producenta.
• Ile stref mogę sterować za pomocą jednego modułu? Moduł mH-S4-6 obsługuje cztery niezależne strefy – każda z własnym czujnikiem temperatury i oddzielnymi ustawieniami temperatury zadanej oraz histerezy.
