Moduł zaworów (4 zawory) - LEVEL 5 | mH-V4-5 F&F

Alternatywny kod produktu: mH-V4 / 5

Opis i Kluczowe Cechy

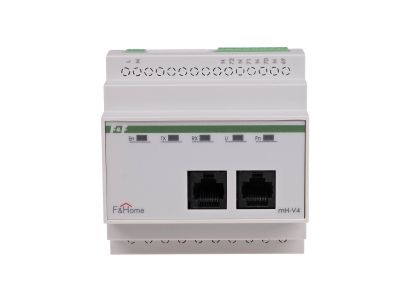

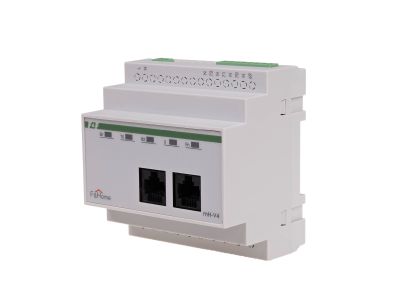

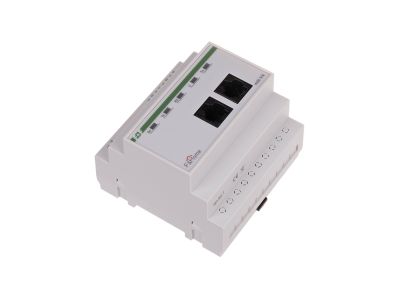

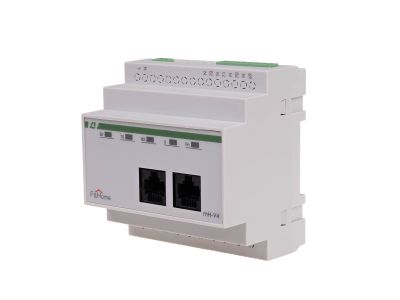

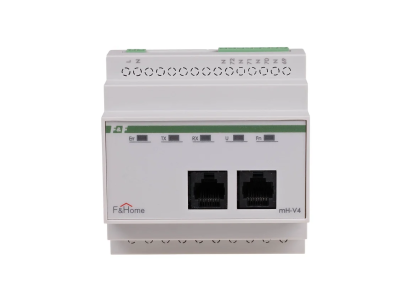

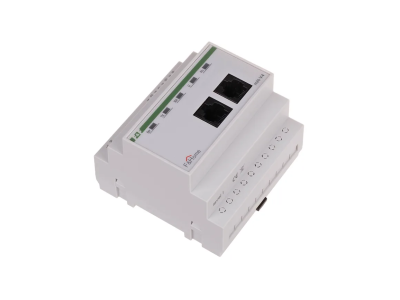

Moduł zaworów mH-V4-5 LEVEL 5 to czterokanałowy moduł wykonawczy przeznaczony do sterowania elektrozaworami w instalacjach grzewczych. Zasilany napięciem 230 V, zajmuje 5 modułów na szynie TH35. Elementy półprzewodnikowe zapewniają wysoką trwałość i bezawaryjną pracę – brak mechanicznych przekaźników eliminuje zużycie styków. Moduł współpracuje z czujnikami temperatury mH-S4, tworząc autonomiczny system sterowania ogrzewaniem, niezależny od głównego panelu dotykowego.

• Liczba kanałów: 4 – umożliwia niezależne sterowanie czterema elektrozaworami, idealne do strefowego ogrzewania podłogowego lub grzejnikowego.
• Napięcie zasilania: 230 V – bezpośrednio z instalacji domowej, bez potrzeby stosowania dodatkowego zasilacza.
• Elementy wykonawcze: półprzewodnikowe – większa trwałość i szybsze przełączanie w porównaniu z klasycznymi przekaźnikami, brak hałasu i drgań.
• Szerokość montażowa: 5 modułów (ok. 87,5 mm) – oszczędność miejsca w rozdzielnicy przy jednoczesnej obsłudze czterech obwodów.
• Współpraca z czujnikami temperatury: moduł mH-V4-5 tworzy autonomiczną parę z mH-S4, co pozwala na niezależne sterowanie ogrzewaniem bez komunikacji z panelem głównym.

Zgodność z Normami

Moduł mH-V4-5 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach elektrycznych spełniających wymagania bezpieczeństwa użytkowania. Wszelkie prace instalacyjne należy wykonywać zgodnie z przepisami i dokumentacją techniczną producenta.

Zastosowanie

Moduł wykonawczy mH-V4-5 znajduje zastosowanie przede wszystkim w systemach ogrzewania sterowanych strefowo. Jego cztery kanały pozwalają na elastyczne zarządzanie temperaturą w poszczególnych pomieszczeniach.

• Sterowanie elektrozaworami w obwodach ogrzewania podłogowego (rozdzielacze).
• Współpraca z czujnikami temperatury mH-S4 w autonomicznych pętlach regulacji (np. strefy w pomieszczeniach).
• Zastosowanie w automatyce budynkowej – rozbudowa systemu LEVEL 5 bez konieczności ingerencji w panel główny.
• Sterowanie zaworami w instalacjach grzejnikowych z cewką 230 V AC.

Wskazówki Montażowe

Montaż modułu mH-V4-5 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Szerokość modułu wynosi 5 jednostek (87,5 mm). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia elektrozaworów – zgodnie z dokumentacją techniczną. Momenty dokręcania zacisków oraz zalecany typ przewodu podano w karcie katalogowej producenta.

FAQ

• Czy moduł wymaga podłączenia do głównego panelu dotykowego LEVEL 5? Nie, moduł mH-V4-5 może pracować autonomicznie w parze z modułem czujników temperatury mH-S4. Nie jest konieczna komunikacja z panelem – system działa niezależnie.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje konkretnego stopnia IP dla samego modułu. Montowany jest on wewnątrz rozdzielnicy, co w typowych warunkach zapewnia ochronę przed dotykiem bezpośrednim (odpowiednik IP2X). W przypadku instalacji w pomieszczeniach wilgotnych należy zastosować obudowę o odpowiednim IP.
• Czy mogę sterować elektrozaworami o napięciu cewki 24 V? Moduł mH-V4-5 jest przystosowany wyłącznie do współpracy z elektrozaworami o napięciu cewki 230 V AC. Dla zaworów 24 V wymagany jest inny model lub dodatkowy transformator.
