Moduł zaworów (4 zawory) - LEVEL 5 | mH-S4-5 F&F

Alternatywny kod produktu: mH-S4 / 5

Opis i Kluczowe Cechy

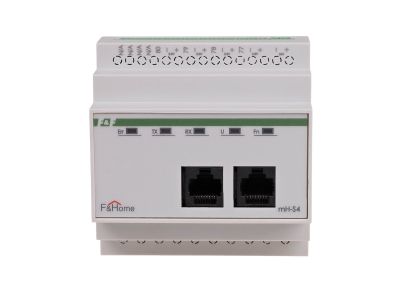

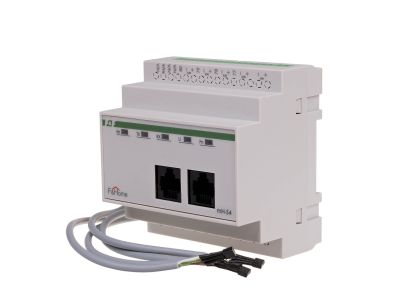

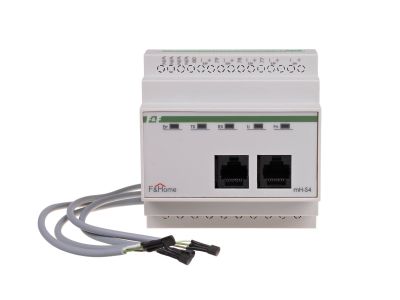

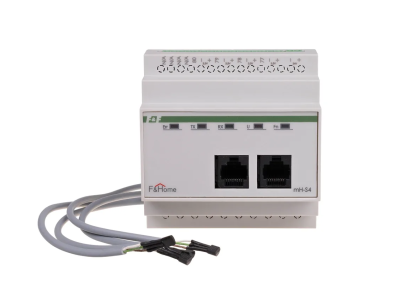

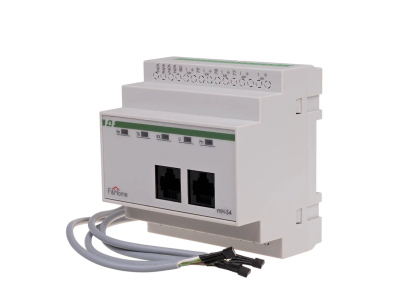

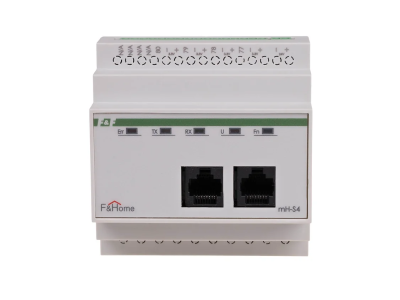

Moduł zaworów LEVEL 5 (symbol mH-S4-5) to czterokanałowy sterownik przeznaczony do precyzyjnej regulacji temperatury w systemach ogrzewania. Współpracuje z cyfrowymi czujnikami temperatury i modułami wykonawczymi mH-V4 sterującymi elektrozaworami. Zajmuje pole 5 modułów w rozdzielnicy, a jego zasilanie wymaga napięcia 24 V. Dzięki autonomicznej pracy w oparciu o ustawienia wprowadzone z panelu dotykowego umożliwia niezależne sterowanie temperaturą w każdym pomieszczeniu.

• 4 niezależne kanały: Umożliwiają oddzielne ustawianie temperatury i histerezy dla każdego pomieszczenia, co pozwala na optymalne dopasowanie ogrzewania do indywidualnych potrzeb.
• Zakres pomiaru temperatury +5…+40°C z dokładnością 0,1°C: Zapewnia precyzyjną regulację, niezbędną do utrzymania komfortu cieplnego i uniknięcia strat energii.
• Współpraca z modułem wykonawczym mH-V4: Bezpośrednie sterowanie elektrozaworami w obwodzie ogrzewania – kompletne rozwiązanie od pomiaru do wykonania.
• Autonomiczna praca: Po zaprogramowaniu za pomocą panelu dotykowego działa niezależnie, bez konieczności ciągłego nadzoru – idealne do instalacji w budynkach mieszkalnych i komercyjnych.
• Montaż na szynie TH35, szerokość 5 modułów (90 mm): Kompaktowa konstrukcja ułatwiająca instalację w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Moduł sterujący mH-S4-5 dedykowany jest do systemów regulacji temperatury w obwodach ogrzewania podłogowego i grzejnikowego. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne, strefowe sterowanie ciepłem.

• Sterowanie elektrozaworami w instalacjach ogrzewania podłogowego – niezależna regulacja temperatury w każdym pomieszczeniu.
• Współpraca z modułami wykonawczymi mH-V4 w rozdzielnicach – scentralizowane zarządzanie obwodami grzewczymi.
• Autonomiczne utrzymanie zadanej temperatury w budynkach mieszkalnych, biurowych i użyteczności publicznej – bez konieczności stosowania centralnego sterownika.
• Integracja z czujnikami cyfrowymi – możliwość precyzyjnego pomiaru i korekcji temperatury w czasie rzeczywistym.

Wskazówki Montażowe

Montaż oraz podłączenie modułu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Napięcie zasilania 24 V DC. Przewody czujników należy prowadzić zgodnie ze schematem podłączenia, unikając pętli indukcyjnych. Przy zasilaniu stosuj zabezpieczenie nadprądowe dobrane do obciążenia modułu wykonawczego.

FAQ

• Czy moduł wymaga dodatkowego zasilacza? Tak, do poprawnej pracy potrzebne jest zewnętrzne zasilanie 24 V DC (np. z zasilacza sieciowego montowanego w rozdzielnicy).
• Ile czujników temperatury można podłączyć? Moduł posiada 4 kanały, do każdego można podłączyć jeden cyfrowy czujnik temperatury, co daje łącznie 4 czujniki.
• Czy moduł może pracować samodzielnie bez panelu dotykowego? Po wcześniejszym zaprogramowaniu za pomocą panelu dotykowego moduł działa autonomicznie. Panel jest niezbędny do wprowadzenia ustawień (temperatury i histerezy dla każdego kanału).
