Moduł zaworów (4 zawory) - LEVEL 4 | mH-V4-4 F&F

Alternatywny kod produktu: mH-V4 / 4

Opis i Kluczowe Cechy

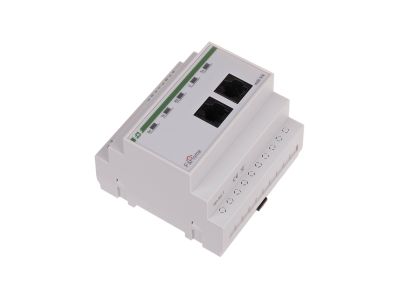

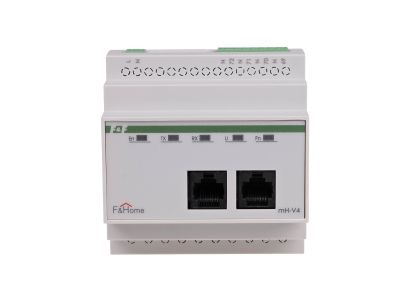

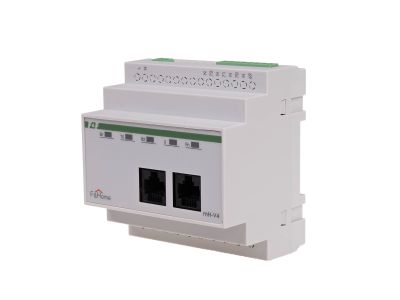

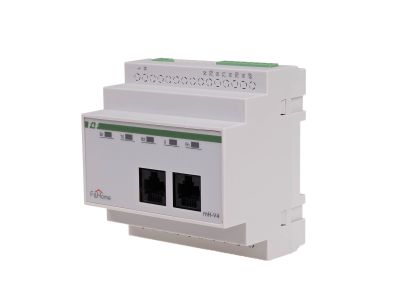

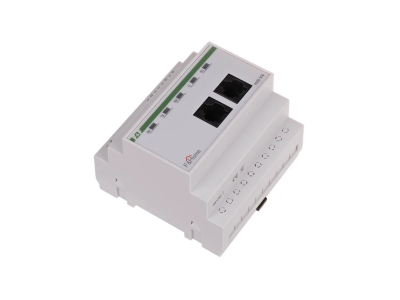

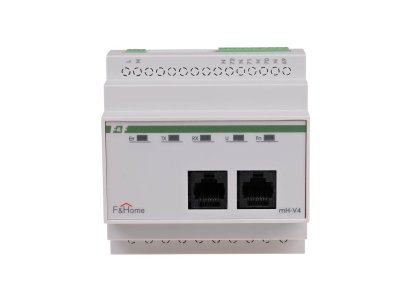

Moduł zaworów LEVEL 4 o symbolu mH‑V4‑4 to czterokanałowe urządzenie wykonawcze przeznaczone do sterowania elektrozaworami w obwodach ogrzewania. Zasilany napięciem 230 V AC, montowany w rozdzielnicy na szynie TH35, zajmuje pole 5 modułów. Zastosowanie elementów półprzewodnikowych zamiast przekaźników mechanicznych zapewnia cichą pracę i długą żywotność bez zużywających się części.

• 4 niezależne kanały wyjściowe: jednoczesne sterowanie do czterech elektrozaworów 230 V AC – oszczędność miejsca w rozdzielnicy i elastyczność konfiguracji.
• Wykonanie półprzewodnikowe: brak elementów mechanicznych eliminuje zużycie styków, gwarantując cichą, bezawaryjną pracę przez cały cykl życia instalacji.
• Zasilanie modułu 230 V AC: kompatybilność z powszechnie dostępną siecią elektroenergetyczną – prosty montaż i integracja bez dodatkowych zasilaczy.
• Współpraca z modułem czujników mH‑S4: autonomiczna para sterująca – regulacja temperatury w strefach ogrzewania niezależnie od głównego panelu dotykowego.
• Szerokość 5 modułów (87,5 mm): kompaktowa zabudowa w standardowej szafie rozdzielczej, optymalne wykorzystanie przestrzeni montażowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia w obrębie rozdzielnic budynkowych. Montaż oraz podłączenie muszą być wykonane przez personel z odpowiednimi kwalifikacjami SEP.

Zastosowanie

Moduł mH‑V4‑4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, ciche i trwałe sterowanie elektrozaworami w systemach grzewczych. Dzięki współpracy z czujnikami temperatury mH‑S4 tworzy kompleksowe rozwiązanie dla automatyki budynkowej.

• Sterowanie elektrozaworami w instalacjach ogrzewania podłogowego – precyzyjna regulacja temperatury w poszczególnych pomieszczeniach.
• Autonomiczny układ regulacji temperatury w strefach budynku – praca w parze z modułem czujników mH‑S4 bez konieczności podłączania panelu dotykowego.
• Integracja z istniejącą rozdzielnicą – montaż na szynie TH35, niewielka szerokość 5 modułów.
• Systemy centralnego ogrzewania w obiektach mieszkalnych, biurowych i użyteczności publicznej wymagające zdalnego lub lokalnego włączania/wyłączania obwodów grzewczych.

Wskazówki Montażowe

Montaż, podłączenie oraz uruchomienie modułu może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie TH35 w obrębie rozdzielnicy, z zachowaniem odpowiednich odstępów zapewniających wentylację. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji producenta dołączonej do wyrobu.

FAQ

• Czy moduł zawiera przekaźniki mechaniczne? Nie. W module mH‑V4‑4 zastosowano elementy półprzewodnikowe, co eliminuje zużycie styków i gwarantuje cichą oraz długą żywotność.
• Czy moduł może pracować niezależnie od panelu dotykowego? Tak. W połączeniu z modułem czujników temperatury mH‑S4 na tym samym poziomie tworzy autonomiczną parę sterującą – działa samodzielnie w trybie włącz‑wyłącz.
• Jakiego napięcia wymagają podłączane elektrozawory? Moduł przeznaczony jest do współpracy z elektrozaworami o napięciu cewki 230 V AC. Napięcie zasilania samego modułu również wynosi 230 V AC.
