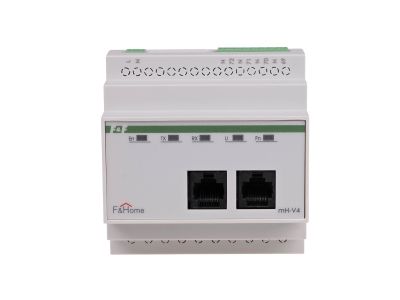

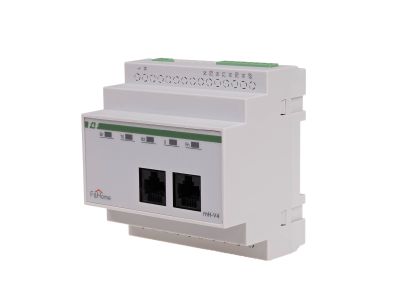

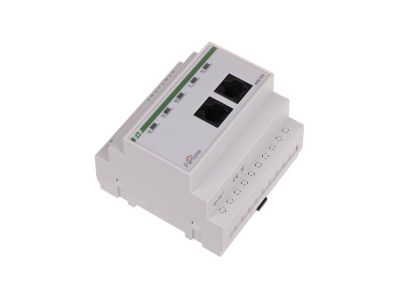

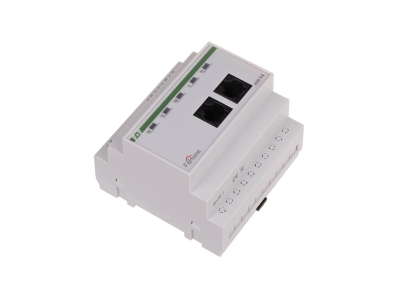

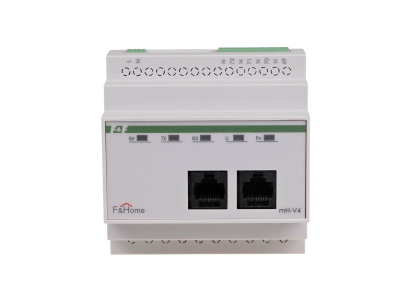

Moduł zaworów (4 zawory) - LEVEL 3 | mH-V4-3 F&F

Alternatywny kod produktu: mH-V4 / 3

Opis i Kluczowe Cechy

Moduł zaworów mH-V4-3 LEVEL 3 to czterokanałowy moduł wykonawczy przeznaczony do sterowania elektrozaworami w instalacjach ogrzewania. Zasilany napięciem 230 V, zajmuje pole 5 modułów w rozdzielnicy. Dzięki zastosowaniu półprzewodnikowych elementów wykonawczych zamiast przekaźników mechanicznych, charakteryzuje się dużą trwałością i cichą pracą. Moduł współpracuje z modułem czujników temperatury mH-S4 na tym samym poziomie, tworząc autonomiczną parę sterującą.

• Cztery niezależne kanały wyjściowe: umożliwiają podłączenie i sterowanie czterema elektrozaworami, co pozwala na niezależną regulację temperatury w czterech strefach.
• Półprzewodnikowe elementy wykonawcze: brak styków mechanicznych eliminuje zużycie i iskrzenie, zapewniając długą żywotność i bezawaryjną pracę.
• Napięcie zasilania 230 V: bezpośrednie zasilanie z sieci elektrycznej bez konieczności stosowania dodatkowych zasilaczy, ułatwia instalację.
• Szerokość 5 modułów (87,5 mm): kompaktowa zabudowa w rozdzielnicy pozwala zaoszczędzić miejsce i uporządkować instalację.
• Współpraca z modułem czujnika temperatury mH-S4: tworzy autonomiczny układ sterowania ogrzewaniem, działający niezależnie od głównego panelu dotykowego.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznakowanie CE. Spełnia wymagania norm dotyczących niskonapięciowego sprzętu elektrycznego oraz kompatybilności elektromagnetycznej (EMC). Jako urządzenie przeznaczone do montażu w rozdzielnicy, standardowo zapewnia stopień ochrony IP20.

Zastosowanie

Moduł mH-V4-3 LEVEL 3 dedykowany jest do sterowania elektrozaworami w instalacjach grzewczych, szczególnie w systemach ogrzewania podłogowego, grzejnikowego oraz w strefowych układach regulacji temperatury. Jest elementem automatyki budynkowej na poziomie rozdzielnicy.

• Sterowanie czterema niezależnymi obwodami ogrzewania podłogowego – każdy zawór reguluje temperaturę w osobnej strefie.
• Współpraca z modułem czujników temperatury mH-S4 w autonomicznym układzie – bez potrzeby integracji z nadrzędnym systemem BMS.
• Zastosowanie w modernizowanych instalacjach – wymiana starych przekaźników na cichą i trwałą elektronikę półprzewodnikową.
• Sterowanie elektrozaworami o napięciu cewki 230 V AC w obwodach ogrzewania rozdzielaczowego.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów zasilających i wyjściowych należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia (brak danych producenta). Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. W przypadku wątpliwości dotyczących instalacji skonsultuj się z producentem lub autoryzowanym dystrybutorem.

FAQ

• Czy moduł wymaga podłączenia do głównego panelu dotykowego? Nie. Moduł mH-V4-3 współpracuje autonomicznie z modułem czujnika temperatury mH-S4 na tym samym poziomie, bez konieczności integracji z nadrzędnym panelem.
• Jakie napięcie cewki elektrozaworów mogą być sterowane przez moduł? Moduł przeznaczony jest do sterowania elektrozaworami o napięciu cewki 230 V AC.
• Jaki stopień ochrony posiada moduł? Producent nie określa bezpośrednio stopnia ochrony, ale jako urządzenie do montażu w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm i brak ochrony przed wilgocią).
