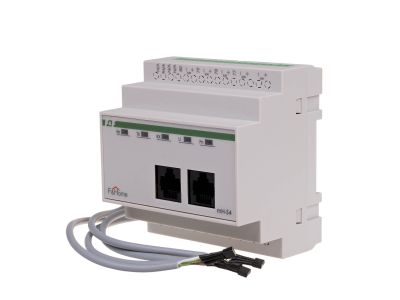

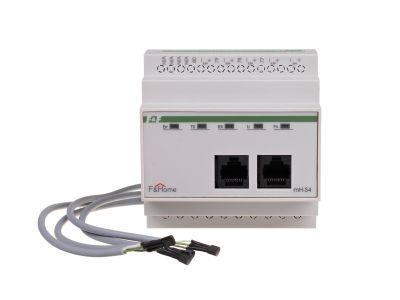

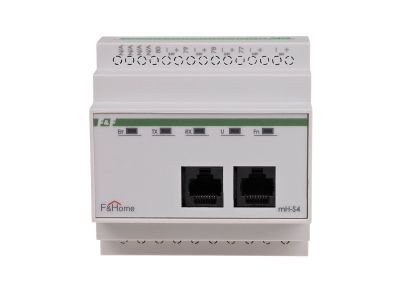

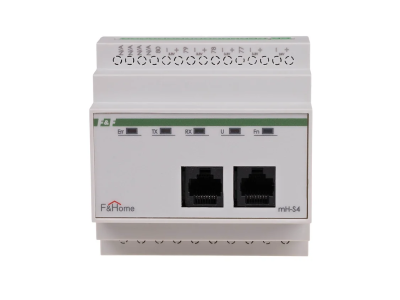

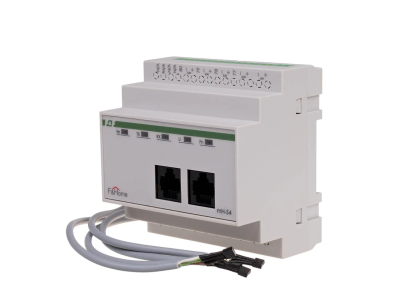

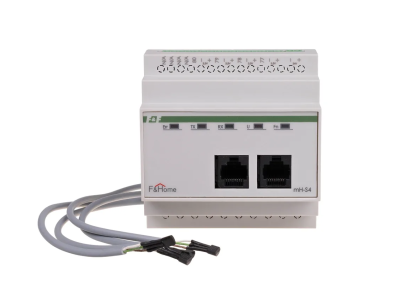

Moduł zaworów (4 zawory) - LEVEL 3 | mH-S4-3 F&F

Alternatywny kod produktu: mH-S4 / 3

Opis i Kluczowe Cechy

Moduł sterownika ogrzewania mH-S4-3 LEVEL 3 to czterokanałowe urządzenie przeznaczone do autonomicznego sterowania temperaturą w pomieszczeniach. Współpracuje z cyfrowymi czujnikami temperatury o zakresie pomiaru od +5°C do +40°C i dokładności 0,1°C, co zapewnia precyzyjne utrzymanie zadanych warunków. Zasilany napięciem 24 V, montowany jest w rozdzielnicy na szynie TH35 i zajmuje pole o szerokości 5 modułów (ok. 90 mm). Moduł pracuje niezależnie od systemu nadrzędnego – wszystkie ustawienia (indywidualna temperatura i histereza dla każdego kanału) konfiguruje się z panelu dotykowego.

• 4 niezależne kanały: umożliwiają oddzielne sterowanie temperaturą w czterech pomieszczeniach lub strefach – zwiększa komfort i energooszczędność.
• Współpraca z cyfrowymi czujnikami temperatury (zakres +5…+40°C, dokładność 0,1°C): gwarantuje precyzyjną regulację bez ryzyka przekroczenia zadanej wartości.
• Autonomiczna praca: po zaprogramowaniu z panelu dotykowego moduł działa samodzielnie, sterując bezpośrednio modułem wykonawczym mH-V4 – nie wymaga stałego połączenia z komputerem ani centralą.
• Zasilanie 24 V: bezpieczne napięcie SELV, dopuszczalne w obwodach sterowniczych w rozdzielnicach.
• Szerokość 5 modułów (ok. 90 mm): kompaktowa zabudowa na szynie DIN, oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardami dynamiki montażu na szynie TH35. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i niskiego napięcia. Montaż oraz użytkowanie należy prowadzić zgodnie z wytycznymi producenta.

Zastosowanie

Czterokanałowy sterownik mH-S4-3 LEVEL 3 znajduje zastosowanie w instalacjach ogrzewania podłogowego, grzejnikowego oraz w systemach inteligentnego zarządzania temperaturą w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie elektrozaworami w poszczególnych pętlach ogrzewania podłogowego – każdy kanał reguluje temperaturę w jednym pomieszczeniu.
• W systemach strefowego ogrzewania – niezależne ustawienia dla salonu, sypialni, kuchni i łazienki.
• Integracja z modułem wykonawczym mH-V4 w rozdzielnicy – zapewnia płynne załączanie/wyłączanie obwodów grzewczych.
• Autonomiczna praca w obiektach bez centralnego BMS – konfiguracja lokalna z panelu dotykowego.

Wskazówki Montażowe

Montaż modułu mH-S4-3 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przekroje przewodów oraz momenty dokręcania zacisków należy dobierać zgodnie z dokumentacją techniczną producenta. Czujniki temperatury podłącza się do dedykowanych wejść – zachowaj polaryzację i nie przekraczaj maksymalnej długości przewodów wskazanej w instrukcji.

FAQ

• Czy moduł może pracować bez podłączenia do komputera lub sterownika nadrzędnego? Tak, moduł pracuje w pełni autonomicznie po wprowadzeniu ustawień za pomocą panelu dotykowego (temperatura i histereza dla każdego kanału).
• Jakie czujniki temperatury są kompatybilne z modułem mH-S4-3? Moduł współpracuje z cyfrowymi czujnikami temperatury o zakresie pomiaru od +5°C do +40°C i dokładności 0,1°C. Szczegółowy typ czujnika należy dobrać zgodnie z wytycznymi producenta systemu LEVEL 3.
• Jaki jest stopień ochrony modułu? Moduł przeznaczony jest do zabudowy w rozdzielnicy, standardowo osiąga stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wodą). Nie należy instalować go w miejscach narażonych na wilgoć ani pył.
