Moduł zaworów (4 zawory) - LEVEL 2 | mH-V4-2 F&F

Alternatywny kod produktu: mH-V4 / 2

Opis i Kluczowe Cechy

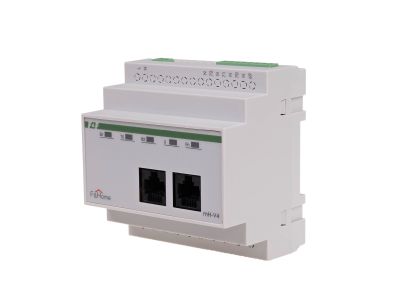

Moduł wykonawczy mH-V4-2 LEVEL 2 to czterokanałowe urządzenie przeznaczone do sterowania elektrozaworami 230 V w instalacjach ogrzewania. Dzięki zastosowaniu elementów półprzewodnikowych zamiast przekaźników mechanicznych, moduł charakteryzuje się bardzo wysoką trwałością i niezawodnością. Montowany na szynie DIN w rozdzielni, zajmuje pole 5 modułów (szer. ok. 90 mm) i współpracuje z modułem czujników temperatury mH-S4 na tym samym poziomie, tworząc autonomiczną parę sterującą.

• 4 niezależne kanały wyjściowe: Umożliwiają oddzielne sterowanie czterema elektrozaworami 230 V – precyzyjna regulacja temperatury w strefach ogrzewania.
• Elementy półprzewodnikowe: Brak części mechanicznych eliminuje zużycie styków i zapewnia długą bezawaryjną pracę nawet przy częstym przełączaniu.
• Napięcie zasilania 230 V: Łatwe wpięcie w standardową instalację elektryczną budynku – bez konieczności stosowania dodatkowych zasilaczy.
• Autonomiczna praca z modułem mH-S4: Sterowanie odbywa się niezależnie od głównego panelu dotykowego – system działa samodzielnie na podstawie odczytów czujników temperatury.
• Szerokość 5 modułów: Kompaktowa obudowa pasująca do standardowych rozdzielnic – oszczędność miejsca przy rozbudowie systemu.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz oznaczony certyfikatem CE. Przeznaczony do montażu w rozdzielnicach instalacyjnych, zgodnie z wymaganiami dla urządzeń kategorii II.

Zastosowanie

Moduł mH-V4-2 LEVEL 2 jest dedykowany do sterowania elektrozaworami w instalacjach ogrzewania podłogowego, grzejnikowego lub innych odbiornikach o napięciu cewki 230 V. Sprawdza się w systemach automatyki budynkowej, gdzie wymagane jest niezależne sterowanie kilkoma strefami.

• Sterowanie czterema strefami ogrzewania podłogowego – każda strefa regulowana oddzielnie na podstawie temperatury pomieszczenia.
• Współpraca z modułem czujników temperatury mH-S4 w autonomicznej pętli sterującej – bez konieczności podłączania centralnego panelu.
• Zastosowanie w instalacjach modernizowanych – łatwa wymiana starszych przekaźników na bezstykowe moduły półprzewodnikowe.
• Element systemów inteligentnego budynku (BMS) do zdalnego lub automatycznego zarządzania ogrzewaniem.

Wskazówki Montażowe

Montaż modułu może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do przewidywanego obciążenia prądowego elektrozaworów. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy moduł mH-V4-2 może pracować bez panelu dotykowego? Tak, moduł tworzy autonomiczną parę z modułem czujników temperatury mH-S4. Sterowanie odbywa się niezależnie od głównego panelu, co zapewnia prostotę i niezależność systemu.
• Jakie napięcie zasilania jest wymagane? Napięcie zasilania modułu wynosi 230 V AC. Do wyjść można podłączać elektrozawory o napięciu cewki 230 V.
• Jaki jest stopień ochrony modułu? Moduł jest przeznaczony do montażu w rozdzielnicy. Dla aparatury modułowej standardowo przyjmuje się stopień ochrony IP20, który zapewniany jest przez obudowę rozdzielnicy.
