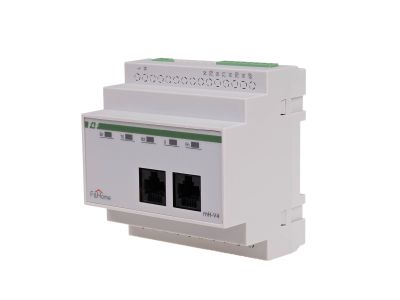

Moduł zaworów (4 zawory) - LEVEL 10 | mH-V4-10 F&F

Alternatywny kod produktu: mH-V4 / 10

Opis i Kluczowe Cechy

Moduł zaworów mH-V4-10 z serii LEVEL10 to czterokanałowy moduł wykonawczy przeznaczony do sterowania elektrozaworami w instalacjach ogrzewania. Zasilany napięciem 230 V AC, zajmuje pole 5 modułów w rozdzielnicy. Dzięki zastosowaniu elementów półprzewodnikowych zamiast przekaźników mechanicznych moduł zapewnia wyjątkowo długą żywotność i bezawaryjną pracę. Współpracuje bezpośrednio z modułem czujników temperatury mH-S4, tworząc autonomiczną parę sterującą niezależnie od głównego panelu dotykowego.

• Cztery niezależne kanały wyjściowe: Umożliwiają sterowanie 4 elektrozaworami (np. na rozdzielaczu ogrzewania) w trybie włącz-wyłącz – każdy kanał może być adresowany do osobnej strefy.
• Napięcie zasilania 230 V AC: Standardowe napięcie sieciowe ułatwia integrację z istniejącą instalacją elektryczną bez konieczności stosowania dodatkowych zasilaczy.
• Elementy półprzewodnikowe (bezprzekaźnikowe): Brak części ruchomych eliminuje mechaniczne zużycie i wydłuża czas eksploatacji urządzenia – idealne do aplikacji z częstym przełączaniem.
• Szerokość 5 modułów (87,5 mm): Kompaktowa zabudowa w rozdzielnicy na szynie TH35 pozwala zaoszczędzić miejsce w szafie sterowniczej.
• Autonomiczna praca z modułem czujników mH-S4: Moduł nie wymaga stałej komunikacji z panelem dotykowym – po sparowaniu z mH-S4 działa niezależnie, zwiększając niezawodność systemu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi wymaganiami dyrektyw Unii Europejskiej oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach elektrycznych zgodnie z zaleceniami producenta.

Zastosowanie

Moduł mH-V4-10 został stworzony do precyzyjnego sterowania elektrozaworami w instalacjach grzewczych i klimatyzacyjnych. Sprawdza się w systemach wymagających niezawodnej pracy w trybie załącz/wyłącz.

• Sterowanie elektrozaworami w rozdzielaczach ogrzewania podłogowego – każda strefa może być regulowana niezależnie.
• Zawory w instalacjach grzejnikowych – moduł współpracuje z zaworami termoelektrycznymi 230 V AC.
• Systemy HVAC – zarządzanie strefami klimatyzacji lub wentylacji z wykorzystaniem siłowników zaworów.
• Automatyka budynkowa – element wykonawczy w systemach sterowania temperaturą, oświetleniem lub innymi odbiornikami o charakterze on/off.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy. Szerokość modułu wynosi 5 jednostek modułowych (87,5 mm). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem obciążenia elektrozaworów oraz obowiązującymi normami. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Nie blokuj otworów wentylacyjnych obudowy.

FAQ

• Czy moduł mH-V4-10 wymaga zewnętrznego zasilacza? Nie – moduł jest bezpośrednio zasilany napięciem 230 V AC z sieci elektrycznej.
• Jakie elektrozawory można podłączyć? Moduł steruje elektrozaworami z cewką 230 V AC. Każdy kanał może obsłużyć jeden zawór; maksymalny prąd wyjścia wynika z zastosowanych elementów półprzewodnikowych – przed podłączeniem sprawdź dane techniczne zaworów i modułu (brak podanego prądu w danych – skontaktuj się z producentem).
• Czy moduł może pracować bez panelu dotykowego? Tak – po sparowaniu z modułem czujników temperatury mH-S4 tworzy autonomiczną parę i może działać niezależnie od głównego panelu, co zwiększa niezawodność systemu.
