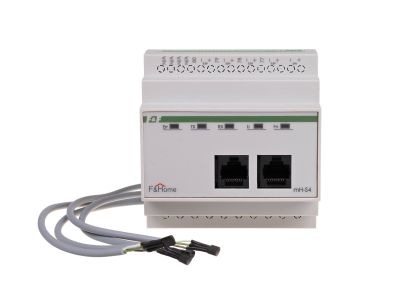

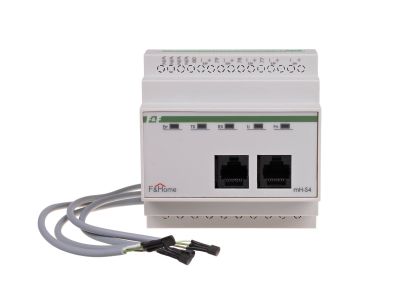

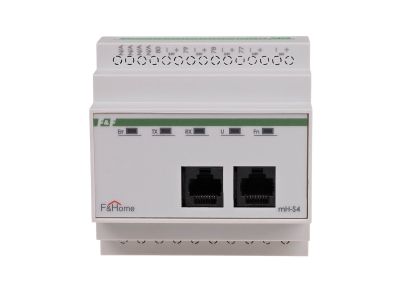

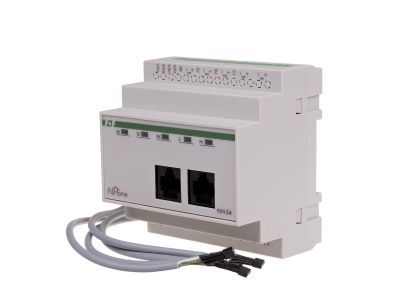

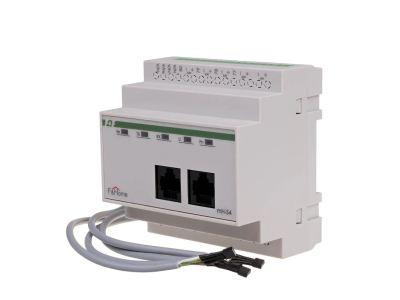

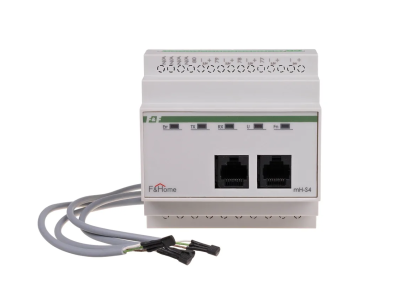

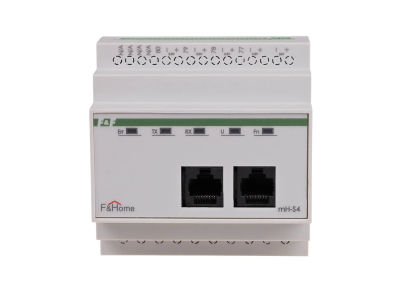

Moduł zaworów (4 zawory) - LEVEL 10 | mH-S4-10 F&F

Alternatywny kod produktu: mH-S4 / 10

Opis i Kluczowe Cechy

Moduł mH‑S4‑10 firmy LEVEL 10 to czterokanałowy sterownik przeznaczony do współpracy z cyfrowymi czujnikami temperatury oraz modułami wykonawczymi mH‑V4. Urządzenie umożliwia autonomiczną regulację temperatury w czterech niezależnych strefach z dokładnością pomiaru do 0,1°C. Zajmuje zaledwie 5 modułów w rozdzielnicy i jest zasilane napięciem 24 V, co zapewnia bezpieczną i elastyczną integrację w systemach automatyki budynkowej.

• 4 niezależne kanały sterowania: Pozwalają na oddzielną regulację temperatury w czterech pomieszczeniach lub strefach grzewczych z własną histerezą.
• Współpraca z cyfrowymi czujnikami temperatury (zakres +5…+40°C, dokładność 0,1°C): Gwarantuje precyzyjne pomiary i szybką reakcję na zmiany cieplne.
• Zasilanie 24 V: Niskie napięcie zwiększa bezpieczeństwo instalacji i umożliwia łatwą integrację z systemami automatyki.
• Szerokość 5 modułów (87,5 mm): Kompaktowy format pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.
• Autonomiczna praca z ustawieniami z panelu dotykowego: Niezależne programowanie temperatury i histerezy dla każdego kanału bez konieczności stosowania centralnego sterownika.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż i eksploatacja zgodnie z dokumentacją producenta zapewniają bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Czterokanałowy sterownik mH‑S4‑10 znajduje zastosowanie w nowoczesnych systemach ogrzewania, gdzie wymagana jest precyzyjna regulacja temperatury w kilku strefach.

• Sterowanie elektrozaworami ogrzewania podłogowego lub grzejnikowego w domach jednorodzinnych i mieszkaniach.
• Regulacja temperatury w biurach, hotelach i budynkach użyteczności publicznej z podziałem na strefy.
• Współpraca z modułem wykonawczym mH‑V4 do bezpośredniego załączania zaworów w obwodzie grzewczym.
• Autonomiczne zarządzanie ogrzewaniem w systemach automatyki budynkowej, bez potrzeby stosowania centralnego sterownika.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając parametry prądowe obwodu 24 V.

FAQ

• Czy moduł mH‑S4‑10 wymaga podłączenia do dedykowanego panelu dotykowego? Do konfiguracji temperatury i histerezy dla każdego kanału wymagany jest panel dotykowy systemu LEVEL 10. Po zaprogramowaniu moduł pracuje autonomicznie.
• Jaki jest zakres pomiaru temperatury współpracujących czujników? Cyfrowe czujniki temperatury przeznaczone do współpracy z modułem mierzą w zakresie od +5 do +40°C z dokładnością do 0,1°C.
• Ile kanałów sterowania oferuje moduł mH‑S4‑10? Moduł posiada cztery niezależne kanały, co pozwala na sterowanie czterema strefami grzewczymi (np. czterema pomieszczeniami) z indywidualnymi ustawieniami.
