Moduł zaworów (4 zawory) - LEVEL 1 | mH-V4-1 F&F

Alternatywny kod produktu: mH-V4 / 1

Opis i Kluczowe Cechy

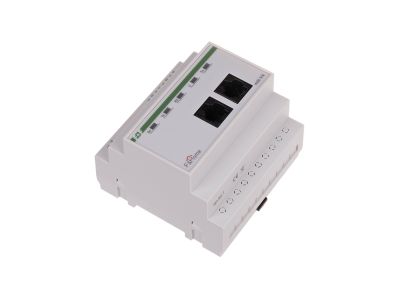

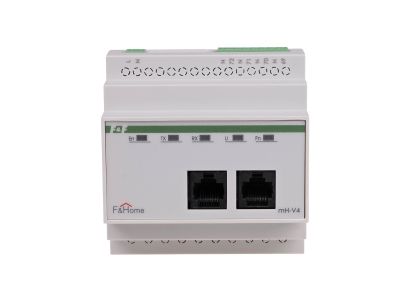

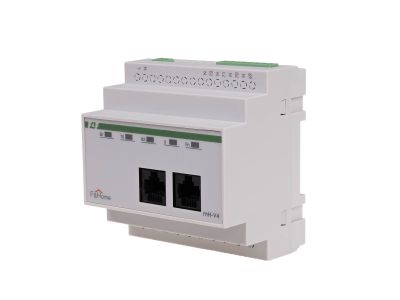

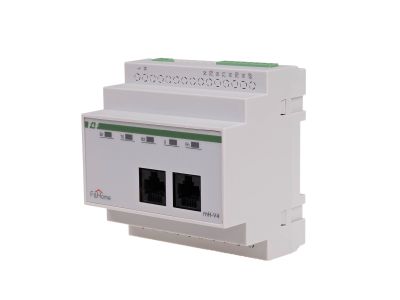

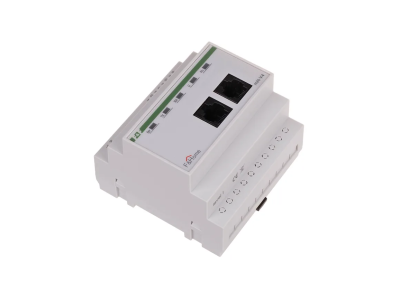

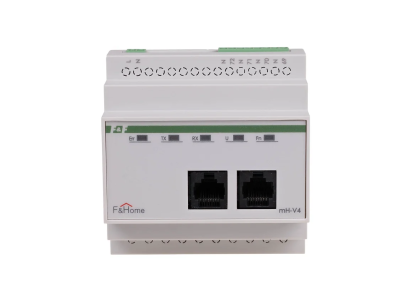

Moduł mH-V4-1 (LEVEL 1) to czterokanałowy moduł wykonawczy systemu F&Home, przeznaczony do bezpośredniego sterowania elektrozaworami 230 VAC w instalacjach grzewczych. Montowany w rozdzielnicy, zajmuje zaledwie 5 modułów (szerokość 87,5 mm), co pozwala oszczędzić miejsce w szafie sterowniczej. Moduł współpracuje z czujnikami temperatury mH-S4 za pośrednictwem sieci CAN – para modułów tworzy autonomiczny układ regulacji temperatury, działający niezależnie od głównego panelu dotykowego. Dzięki konstrukcji poziomowanej (LEVEL 1) możliwa jest łatwa rozbudowa systemu o kolejne moduły mH-V4 wyższych poziomów, każdy z własną numeracją wyjść.

• 4 wyjścia (4 zawory): Sterujesz czterema niezależnymi obwodami grzewczymi lub strefami – idealne do sterowania elektrozaworami na kolektorze ogrzewania podłogowego.
• Napięcie zasilania 230 VAC: Bezpośrednie zasilanie z instalacji elektrycznej budynku, bez konieczności stosowania dodatkowych zasilaczy.
• Współpraca z czujnikami mH-S4: Moduł mH-V4 sterowany jest przez dedykowany moduł czujnikowy na tym samym poziomie – zapewnia to precyzyjną regulację temperatury w pętli lokalnej.
• Autonomiczna praca: Para mH-S4 + mH-V4 działa niezależnie od głównego panelu dotykowego – uszkodzenie panelu nie przerywa regulacji temperatury w strefie.
• Rozbudowa poziomowana: Możliwość podłączenia wielu modułów mH-V4 (poziom 2, 3, …) z oddzielną numeracją wyjść, co ułatwia projektowanie i montaż rozbudowanych instalacji.

Zgodność z Normami

Moduł mH-V4-1 został zaprojektowany zgodnie z wymaganiami europejskich norm dla urządzeń automatyki budynkowej oraz posiada certyfikat CE. Montaż w rozdzielnicy na szynie DIN, co odpowiada standardom instalacyjnym IEC/EN 60715. Produkt spełnia obowiązujące przepisy bezpieczeństwa i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Moduł mH-V4-1 znajduje zastosowanie w systemach sterowania ogrzewaniem, gdzie wymagana jest niezależna regulacja temperatury w kilku strefach. Dzięki komunikacji CAN i autonomicznej pracy doskonale sprawdza się w inteligentnych instalacjach budynkowych F&Home.

• Sterowanie elektrozaworami ogrzewania podłogowego na kolektorze – jeden moduł obsługuje nawet 4 strefy.
• Regulacja temperatury w poszczególnych pomieszczeniach (grzejniki, konwektory) z wykorzystaniem czujników mH-S4.
• Rozbudowa istniejących instalacji o dodatkowe strefy grzewcze bez ingerencji w główny panel sterujący.
• Zastosowanie w systemach z ogrzewaniem elektrycznym lub wodnym, gdzie elektrozawory 230 VAC są elementem wykonawczym.

Wskazówki Montażowe

Montaż modułu mH-V4-1 może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie TH35 (DIN) – zajmuje 5 modułów. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Przewody przyłączeniowe należy dobrać do prądu obciążenia wynikającego z podłączonych elektrozaworów. Moment dokręcania zacisków oraz zalecany przekrój przewodów należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy moduł mH-V4-1 ma wbudowane podświetlenie LED? Moduł nie posiada wbudowanego podświetlenia na wyjściach – sygnalizacja stanu pracy odbywa się za pośrednictwem systemu F&Home (np. na panelu dotykowym lub w aplikacji).
• Jaki jest stopień ochrony modułu? Moduł przeznaczony jest do montażu w rozdzielnicy, stąd jego stopień ochrony odpowiada typowemu dla aparatury modułowej IP20 – chroni przed dostępem do części niebezpiecznych oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm.
• W jaki sposób działa sterowanie wyjściami? Moduł pracuje w trybie włącz/wyłącz (on/off). Wyjścia są aktywowane lub dezaktywowane na podstawie sygnału z modułu czujnikowego mH-S4 (po sieci CAN) zgodnie z zaprogramowanym harmonogramem i wskazaniami temperatury.
