Moduł zaworów (4 zawory) - LEVEL 1 | mH-S4-1 F&F

Alternatywny kod produktu: mH-S4 / 1

Opis i Kluczowe Cechy

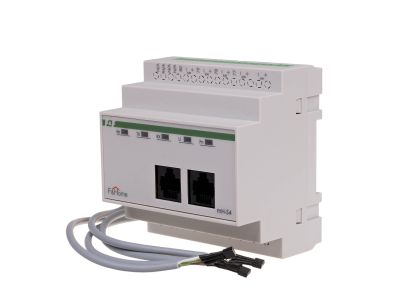

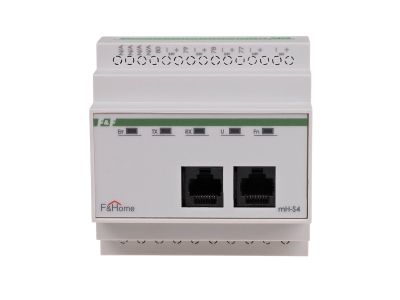

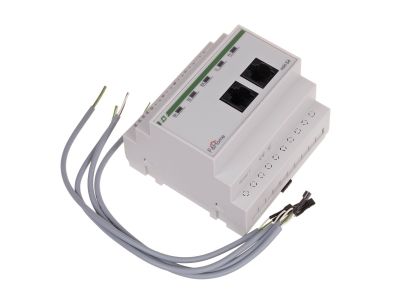

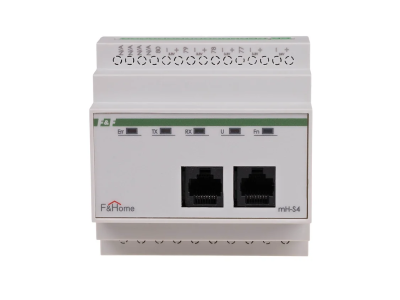

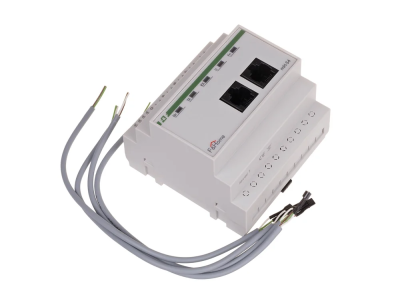

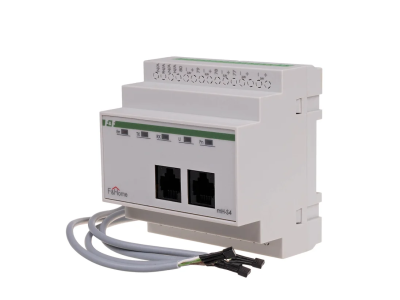

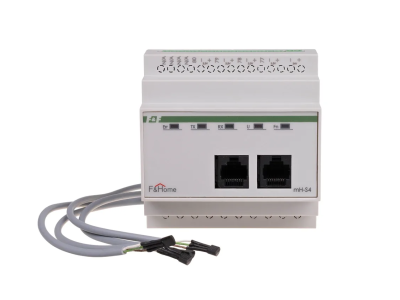

Moduł mH-S4-1 (poziom 1) od F&Home to czterokanałowy sterownik przeznaczony do autonomicznej regulacji temperatury w systemach ogrzewania. Współpracuje z cyfrowymi czujnikami temperatury (zakres pomiaru +5...+40°C, dokładność 0,1°C) oraz modułami wykonawczymi mH-V4 sterującymi elektrozaworami. Zasilany napięciem 24 VDC, montowany w rozdzielni na szynie TH35 – zajmuje pole 5 modułów (ok. 87,5 mm). Dzięki wbudowanemu algorytmowi z krokiem 15-minutowym w cyklu rocznym umożliwia precyzyjne utrzymanie zadanej temperatury z uwzględnieniem pory dnia, dnia tygodnia i pory roku.

• 4 niezależne kanały: każdy kanał obsługuje jeden czujnik temperatury i steruje jednym elektrozaworem – możliwość indywidualnego ustawienia temperatury i histerezy dla każdego pomieszczenia.
• Zasilanie 24 VDC: bezpieczne napięcie SELV, łatwa integracja z systemami automatyki budynkowej.
• Autonomiczna praca: moduł działa bez konieczności podłączenia do centrali – wszystkie ustawienia wprowadza się z panelu dotykowego systemu F&Home.
• Szerokość 5 modułów: kompaktowa obudowa do montażu w rozdzielnicy, oszczędność miejsca w szafie sterowniczej.
• System poziomów (LEVEL): możliwość rozbudowy o kolejne moduły mH-S4 (poziom 2, 3, …) – każdy poziom ma oddzielną numerację, co ułatwia identyfikację i montaż instalacji.

Zgodność z Normami

Moduł mH-S4-1 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania, co potwierdza oznaczenie CE. Produkt przeznaczony do montażu w rozdzielnicach instalacyjnych z zachowaniem standardów branżowych.

Zastosowanie

Moduł mH-S4-1 znajduje zastosowanie w systemach sterowania ogrzewaniem podłogowym, grzejnikowym oraz w strefach klimatyzacji, gdzie wymagana jest precyzyjna, autonomiczna regulacja temperatury w poszczególnych pomieszczeniach.

• Sterowanie elektrozaworami w obwodach ogrzewania podłogowego lub grzejnikowego.
• Integracja z modułami wykonawczymi mH-V4 w ramach systemu F&Home – bezpośrednie sterowanie siłownikami zaworów.
• Tworzenie wielostrefowych instalacji grzewczych z niezależnymi nastawami temperatury i histerezy dla każdego pomieszczenia.
• Rozbudowa istniejącego systemu sterowania o dodatkowe czujniki i kanały dzięki możliwości łączenia modułów różnych poziomów (LEVEL).

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie montażowej TH35 (DIN). Przekrój przewodów zasilających należy dobrać do prądu obciążenia elektrozaworów (zgodnie z dokumentacją modułu wykonawczego mH-V4). Przy podłączaniu czujników temperatury należy bezwzględnie przestrzegać schematu połączeń – przewód sygnałowy (zielony) wraz z przewodem minusowym (biały) muszą być prowadzone w jednej parze przewodu FTP. Zmiana kolejności żył grozi uszkodzeniem modułu i czujników. Każdy czujnik wymaga oddzielnego przewodu FTP.

FAQ

• Czy moduł wymaga podłączenia do centralnego sterownika? Nie, moduł mH-S4-1 pracuje autonomicznie. Wszystkie ustawienia (temperatura, histereza, harmonogram) wprowadza się z panelu dotykowego systemu F&Home.
• Ile czujników temperatury można podłączyć do jednego modułu? Moduł obsługuje 4 czujniki cyfrowe temperatury – po jednym na każdy kanał. Każdy czujnik musi być podłączony osobno przewodem FTP.
• Czy można rozbudować system o więcej niż 4 czujniki? Tak, system dopuszcza zastosowanie kilku modułów mH-S4 na różnych poziomach (LEVEL 1, LEVEL 2, …). Każdy poziom ma odrębną numerację kanałów, co ułatwia identyfikację i montaż instalacji.
