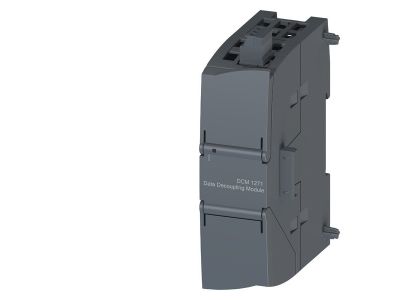

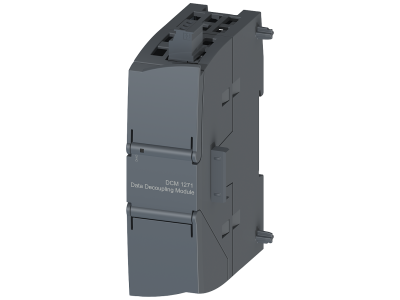

S7-1200, DCM 1271, Moduł separacji sieci przesyłu danych do AS-i Master CM 1243-2 wej.:DC24V/30V | 3RK7271-1AA30-0AA0 Siemens

Alternatywny kod produktu: 3RK72711AA300AA0

Opis i Kluczowe Cechy

Moduł separacji sieci przesyłu danych do magistrali AS-Interface o symbolu 3RK7271-1AA30-0AA0 (DCM 1271) przeznaczony do współpracy z AS-i Master CM 1243-2. Zapewnia izolację galwaniczną między szyną AS-i a sterownikiem, co podnosi niezawodność i bezpieczeństwo instalacji. Wyposażony w wbudowane funkcje zabezpieczające.

• Wbudowane zabezpieczenie przed przeciążeniem: Chroni moduł i podłączone urządzenia przed skutkami zbyt wysokiego prądu, zwiększając trwałość systemu.
• Wykrywanie błędu uziemienia: Monitoruje stan izolacji szyny AS-i, umożliwiając szybką lokalizację uszkodzeń i minimalizację przestojów.
• Zintegrowane funkcje diagnostyczne: Ułatwiają rozpoznawanie stanu pracy modułu i magistrali, co przyspiesza serwis i konserwację.
• Selektywna separacja potencjałów: Eliminuje zakłócenia pętli mas i różnic potencjałów między sterownikiem a polem, poprawiając jakość transmisji danych.
• Montaż na szynie TH35 (DIN): Standardowa obudowa modułowa ułatwia instalację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla urządzeń przemysłowych.

Zastosowanie

Moduł separacji sieci AS-i znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna izolacja galwaniczna między magistralą AS-Interface a sterownikiem PLC, zwłaszcza w środowiskach z dużymi zakłóceniami elektromagnetycznymi lub różnicami potencjałów.

• Separacja szyny AS-i od sterownika S7-1200 w celu ochrony portu master przed przepięciami i prądami wyrównawczymi.
• Instalacje w przemyśle ciężkim, gdzie ryzyko zwarć doziemnych jest podwyższone – moduł aktywnie wykrywa błędy uziemienia.
• Systemy automatyki budynkowej i linii produkcyjnych, gdzie wymagana jest wysoka integralność transmisji danych między czujnikami/aktuatorami a kontrolerem.
• Modernizacja istniejących rozwiązań AS-i – dodanie separacji poprawia niezawodność i ułatwia diagnostykę sieci.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz magistralę AS-Interface. Moduł przeznaczony jest do montażu na szynie TH35 (DIN). Przewody należy podłączać zgodnie z dokumentacją producenta, a moment dokręcania zacisków stosować według zalecanych wartości. Przekroje przewodów dobieraj do spodziewanego obciążenia prądowego. Po zamontowaniu sprawdź poprawność połączeń i wykonaj test izolacji przed ponownym włączeniem napięcia.

FAQ

• Jakie funkcje wbudowane posiada moduł 3RK7271-1AA30-0AA0? Moduł wyposażony jest w zabezpieczenie przed przeciążeniem oraz funkcję wykrywania błędu uziemienia. Pozwala to na ochronę magistrali AS-i i sygnalizację nieprawidłowości związanych z izolacją.
• Czy moduł wymaga dodatkowego zasilania? Moduł jest zasilany napięciem DC 24 V / 30 V (zgodnie z danymi technicznymi dla AS-i Master CM 1243-2). Detale dotyczące podłączenia zasilania znajdują się w instrukcji producenta.
• Jaki jest stopień ochrony modułu? W dostarczonych danych nie podano konkretnego stopnia ochrony IP. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20. W przypadku montażu w trudnych warunkach środowiskowych należy stosować dodatkowe osłony.
