Moduł zasilania impulsowy 24V, 60W | 146723 Legrand

Opis i Kluczowe Cechy

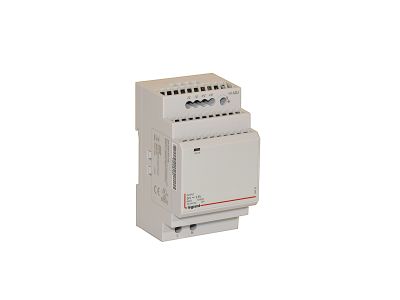

Modułowy zasilacz impulsowy 24V DC o mocy 60W (symbol 146723) to jednofazowe źródło napięcia przeznaczone do montażu na szynie TH35. Dzięki uniwersalnemu napięciu wejściowemu 100-240 V~ oraz stabilnemu wyjściu 24V DC przy prądzie 2,5A zapewnia bezpieczne i niezawodne zasilanie odbiorników w rozdzielnicach i szafach sterowniczych. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych systemach modułowych.

• Napięcie wejściowe 100-240 V~: uniwersalna kompatybilność z sieciami energetycznymi, umożliwiająca pracę w różnych instalacjach bez konieczności przełączania zakresu.
• Napięcie wyjściowe 24 V DC / prąd 2,5 A / moc 60 W: parametry gwarantujące stabilne zasilanie dla urządzeń automatyki, sterowników i elementów wykonawczych.
• Regulacja napięcia w zakresie 21,6-29 V DC: potencjometr na froncie pozwala precyzyjnie dostosować napięcie wyjściowe do wymagań konkretnej aplikacji.
• Wbudowane zabezpieczenie zwarciowe i przeciążeniowe: chroni zasilacz oraz podłączone odbiorniki przed skutkami awarii, zwiększając niezawodność instalacji.
• Wskaźnik LED obecności napięcia wyjściowego: szybka wizualna kontrola stanu pracy, ułatwiająca diagnostykę i serwis.
• Klasa ochronności II: izolacja podwójna eliminuje konieczność podłączania przewodu ochronnego, co upraszcza i przyspiesza montaż.

Zgodność z Normami

Zasilacz spełnia wymagania norm IEC/EN 60950-1 (bezpieczeństwo urządzeń informatycznych), EN 55022 klasa B (emisja zakłóceń), EN 61000-3-2, EN 61000-3-3 (harmoniczne i wahania napięcia), EN 61000-6-2 (odporność w środowisku przemysłowym) oraz EN 61204-3 (zasilacze niskonapięciowe). Posiada oznaczenie CE.

Zastosowanie

Zasilacz dedykowany do zasilania urządzeń sterowniczych, czujników, przekaźników, styczników oraz innych odbiorników 24V DC w szafach sterowniczych i rozdzielnicach elektrycznych.

• Zasilanie sterowników PLC, układów automatyki i systemów sterowania.
• Zasilanie cewek styczników, przekaźników i rozłączników 24V DC.
• Zasilanie czujników, aktuatorów oraz elementów wykonawczych w instalacjach przemysłowych.
• Zasilanie oświetlenia LED 24V oraz systemów sygnalizacji i monitoringu.

Wskazówki Montażowe

Montaż i podłączenie zasilacza powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami, uwzględniając prąd znamionowy 2,5 A. Przed pierwszym uruchomieniem zaleca się sprawdzenie ustawienia napięcia wyjściowego za pomocą potencjometru.

FAQ

• Czy zasilacz posiada wskaźnik pracy? Tak, na froncie urządzenia znajduje się dioda LED sygnalizująca obecność napięcia wyjściowego.
• Jaki jest zakres regulacji napięcia wyjściowego? Potencjometrem na froncie można ustawić napięcie w zakresie od 21,6 V do 29 V DC.
• Jaka jest klasa ochronności zasilacza? Klasa ochronności II – urządzenie posiada izolację podwójną, nie wymaga podłączenia przewodu ochronnego (PE).
