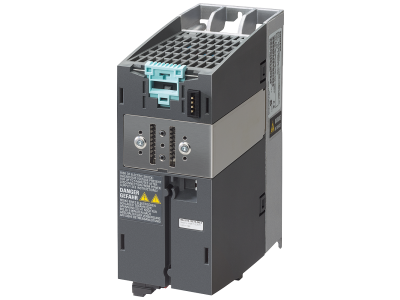

Moduł zasilania 3-fazowy SINAMICS PM240-2 IP20-FSA-U-400V-1.5KW | 6SL3210-1PE14-3UL1 Siemens

Alternatywny kod produktu: 6SL32101PE143UL1

Opis i Kluczowe Cechy

Moduł zasilania 3-fazowego SINAMICS PM240-2 (symbol 6SL3210-1PE14-3UL1) to jednostka mocy dedykowana do modułowego przemiennika częstotliwości SINAMICS G120. Przeznaczony do standardowych zastosowań w budowie maszyn – zapewnia płynną regulację prędkości i momentu obrotowego silników indukcyjnych. Wyposażony w zintegrowany przerywacz hamowania umożliwia pracę w czterech kwadrantach. Stopień ochrony IP20 przystosowany do zabudowy w szafie sterowniczej.

• Moc 1,5 kW / napięcie 400 V: Optymalny dobór do napędów o średnich wymaganiach mocy w instalacjach trójfazowych.
• Zintegrowany przerywacz hamowania: Umożliwia odzysk energii przy hamowaniu – zwiększa efektywność i pozwala na pracę czterokwadrantową.
• Stopień ochrony IP20: Bezpieczna eksploatacja wewnątrz szafy rozdzielczej, chroni przed dostępem do elementów pod napięciem.
• Łączność z Control Units (CU230-2, CU240x-2, CU250S-2): Elastyczna konfiguracja funkcji napędowych i bezpieczeństwa (STO, SS1, SBC, SLS, SDI, SSM).
• Możliwość wyboru z filtrem sieciowym klasy A lub bez: Dopasowanie do wymogów EMC instalacji – redukcja zakłóceń przewodzonych.

Zgodność z Normami

Moduł PM240-2 spełnia wymagania europejskich norm dotyczących urządzeń napędowych. Posiada certyfikat CE oraz zapewnia zgodność z dyrektywami niskonapięciową i dotyczącą kompatybilności elektromagnetycznej. W zależności od wersji (z filtrem/bez) spełnia limity emisji zakłóceń dla środowiska przemysłowego.

Zastosowanie

Moduł mocy SINAMICS PM240-2 jest przeznaczony do budowy przemienników częstotliwości SINAMICS G120. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i energooszczędna regulacja napędu.

• Sterowanie prędkością obrotową pomp, wentylatorów, sprężarek w systemach HVAC i przemyśle.
• Napędy taśmociągów, mieszadeł, podajników w liniach produkcyjnych.
• Aplikacje z częstym hamowaniem i nawrotami (dźwigi, suwnice, wciągarki) dzięki wbudowanemu przerywaczowi.
• Integracja z systemami automatyki budynkowej i przemysłowej poprzez jednostki sterujące CU.

Wskazówki Montażowe

Montaż modułu PM240-2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i odczekać czas rozładowania kondensatorów (min. 5 minut). Moduł mocuje się w szafie sterowniczej na dedykowanej płycie montażowej, zachowując wymagane odstępy wentylacyjne. Przewody zasilające i silnikowe należy prowadzić zgodnie z wytycznymi EMC (zalecane płyty ekranujące i zestawy podłączeniowe ekranu). Moment dokręcania zacisków zgodny z dokumentacją techniczną. Przekrój przewodów dobrać do prądu znamionowego modułu.

FAQ

• Czy moduł PM240-2 wymaga osobnego filtra EMC? Moduł dostępny jest w wersji bez filtra lub ze zintegrowanym filtrem sieciowym klasy A. Wybór wersji zależy od wymagań EMC danej instalacji. W przypadku braku filtra wewnętrznego należy zastosować zewnętrzny filtr sieciowy zalecany przez producenta.
• Jaki jest stopień ochrony modułu? Stopień ochrony IP20 – urządzenie przeznaczone do zabudowy w szafie sterowniczej, chroni przed dostępem palców i ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani pył.
• Czy moduł obsługuje funkcje bezpieczeństwa? Tak, w wybranych wielkościach mechanicznych dostępne są funkcje Safety Integrated (m.in. STO, SS1, SBC, SLS, SDI, SSM). Realizacja wymaga odpowiedniej jednostki sterującej i konfiguracji.
