Moduł z szynami na podst. bezpiecz. poziomo, do samodzielnego montażu (zestaw), CombiLine, MBR102H | 2CPX041828R9999 ABB

Alternatywny kod produktu: 2CPX041828R9999

Opis i Kluczowe Cechy

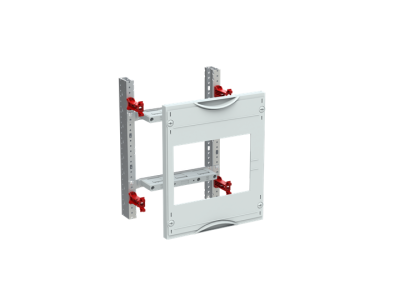

Moduł z szynami na podstawie bezpiecznikowej MBR102H (symbol 2CPX041828R9999) w kolorze szarym RAL7035 to jednostka rusztowa zaprojektowana do systemu szyn zbiorczych pionowych o rozstawie 60 mm. Zestaw przeznaczony do samodzielnego montażu, wyposażony w pokrywy z tworzywa sztucznego z zamknięciem zaprasowywalnym i obrotowym pod kątem 90°, co ułatwia późniejszą konfigurację modułu. Wysokość użytkowa 134 mm i szerokość panelu 250 mm (2 jednostki GU) pozwalają na elastyczne dopasowanie do różnych konstrukcji szaf rozdzielczych.

• 24 jednostki przestrzenne: Zapewniają dużą elastyczność w rozmieszczaniu aparatury modułowej, umożliwiając montaż wielu zabezpieczeń lub modułów dodatkowych w jednej sekcji.
• Pionowe szyny zbiorcze 60 mm: Standardowy rozstaw szyn w systemach modułowych – kompatybilny z większością aparatury rozdzielczej dostępnej na rynku.
• Pokrywy z tworzywa sztucznego, zamknięcie obrotowe 90°: Ułatwiają dostęp do wnętrza modułu podczas prac serwisowych oraz zapewniają estetyczne zamknięcie przy montażu.
• Kolor RAL7035 (szary): Neutralny kolor pasujący do standardowych instalacji elektrycznych, ułatwiający identyfikację modułów w szafie rozdzielczej.
• Zestaw do samodzielnego montażu: Wszystkie niezbędne elementy złączne i uchwyty szyn zbiorczych ZX146 są zawarte w zestawie – gotowy do szybkiego montażu bez konieczności dokupywania dodatkowych akcesoriów.

Zgodność z Normami

Moduł MBR102H spełnia wymagania norm europejskich dotyczących aparatury modułowej i szaf rozdzielczych. Posiada deklarację zgodności CE i został zaprojektowany zgodnie ze standardami jakościowymi dla systemów szyn zbiorczych o rozstawie 60 mm. Zastosowane materiały są zgodne z dyrektywami REACH.

Zastosowanie

Moduł z szynami MBR102H przeznaczony jest do budowy i rozbudowy modułowych tablic rozdzielczych w instalacjach elektrycznych niskiego napięcia.

• Montaż aparatury zabezpieczającej (np. bezpieczników D02, E27, E33) w szafach rozdzielczych.
• Budowa sekcji zasilania w rozdzielnicach przemysłowych i budynkowych.
• Elastyczne dostosowywanie układu zabezpieczeń do zmieniających się wymagań instalacji.
• Stosowanie w systemach CombiLine – kompatybilny z szynami zbiorczymi 3-biegunowymi i aparaturą modułową.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Moduł mocować do szkieletu szafy za pomocą dostarczonych uchwytów. Szyny zbiorcze (niedostarczane w zestawie) należy zamontować na uchwytach ZX146, zachowując rozstaw osi 60 mm. Po zamontowaniu aparatury zainstalować pokrywy, dociskając je do momentu zaprasowania. Upewnić się, że wszystkie połączenia są dokręcone zgodnie z wymaganiami producenta aparatury. Wysokość montażowa szafy powinna wynosić co najmniej 120 mm od strony otwartej.

FAQ

• Czy szyny zbiorcze są dołączone do zestawu? Nie – szyny zbiorcze Cu należy zamawiać osobno. W zestawie znajdują się wyłącznie uchwyty szyn zbiorczych ZX146 oraz elementy montażowe modułu.
• Jaki jest maksymalny prąd znamionowy modułu? Moduł MBR102H jest przystosowany do pracy z prądem znamionowym do 250 A (przy zastosowaniu odpowiednich szyn zbiorczych i aparatury).
• Czy moduł nadaje się do montażu gniazd bezpiecznikowych? Tak – moduł wyposażony jest w podstawe do montażu gniazd bezpiecznikowych D02, E27 oraz E33, co umożliwia elastyczne konfiguracje zabezpieczeń.
