Moduł z szynami na podst. bezpiecz., do samodzielnego montażu (zestaw), CombiLine, MBR303 | 2CPX041832R9999 ABB

Alternatywny kod produktu: 2CPX041832R9999

Opis i Kluczowe Cechy

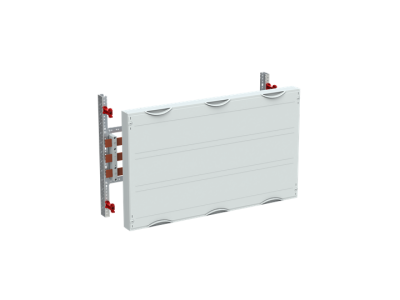

Moduł z szynami MBR303 CombiLine (symbol 2CPX041832R9999) to element wyposażenia wnętrza modułowych tablic rozdzielczych, przeznaczony do samodzielnego montażu w systemie szyn zbiorczych 60 mm (pozioma konfiguracja). Zestaw dostarczany jest w formie niezmontowanej, z pokrywami z tworzywa sztucznego w kolorze szarym RAL7035, przystosowany do głębokości szafy od 275 mm.

• Modułowa konstrukcja 3 GU (450 mm): Standardowa szerokość modułu, kompatybilna z większością aparatury modułowej w instalacjach elektrycznych.
• 108 jednostek przestrzennych: Wysoka elastyczność montażu – możliwość zainstalowania dużej liczby aparatów i osprzętu w jednym module.
• Szyny zbiorcze poziome 60 mm: Umożliwiają montaż maksymalnie 3 szyn miedzianych (zamawianych osobno), z rozstawem osi 60 mm – optymalne dla zasilania trójfazowego.
• Pokrywy z tworzywa sztucznego RAL7035: Estetyczne i trwałe wykończenie, odporne na korozję i uszkodzenia mechaniczne.
• Zamknięcie zaprasowywane i obrotowe: Ułatwia montaż oraz zapewnia bezpieczeństwo przed przypadkowym otwarciem pokrywy.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi instalacji elektrycznych niskiego napięcia (PN-EN 61439, PN-EN 60439) oraz kompatybilności elektromagnetycznej.

Zastosowanie

Moduł z szynami MBR303 CombiLine przeznaczony jest do budowy i rozbudowy modułowych tablic rozdzielczych w instalacjach elektrycznych budynków mieszkalnych, przemysłowych i komercyjnych.

• Montaż aparatury modułowej w szafach sterowniczych o głębokości od 275 mm.
• Budowa rozdzielnic trójfazowych zasilanych szynami miedzianymi.
• Instalacje, w których wymagana jest wysoka elastyczność układu – możliwość łatwej rozbudowy o kolejne moduły.
• Zastosowania wymagające estetycznego wykończenia (kolor RAL7035) i wysokiej odporności na działanie środowiska.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu CombiLine. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Moduł mocuje się do szyny nośnej w szafie rozdzielczej, a następnie montuje szyny zbiorcze (zamawiane osobno). Pokrywy należy zamontować z zachowaniem kąta obrotu 90 stopni, zabezpieczając zaprasowywanym zamknięciem. Upewnić się, że szerokość użytkowa 665 mm jest zachowana dla poprawnego umieszczenia aparatury.

FAQ

• Czy moduł MBR303 jest przystosowany do montażu rozłączników bezpiecznikowych? Nie – moduł nie posiada przystosowania do montażu rozłączników z bezpiecznikami D0 i NH ani elementów oprawki bezpiecznika D02, E27, E33.
• Ile szyn miedzianych można zainstalować w module? Maksymalnie 3 szyny Cu, z rozstawem osi 60 mm – szyny należy zamawiać osobno.
• Jaki jest maksymalny prąd znamionowy modułu? Maksymalny prąd znamionowy wynosi 630 A – wartość ta dotyczy szyn zbiorczych, nie samego modułu.
