Moduł z szynami na podst. bezpiecz., do samodzielnego montażu (zestaw), CombiLine, MBR203 | 2CPX041831R9999 ABB

Alternatywny kod produktu: 2CPX041831R9999

Opis i Kluczowe Cechy

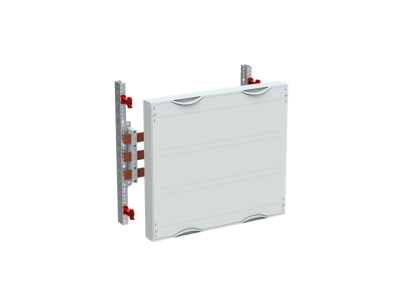

Moduł z szynami na podstawie bezpiecznikowej CombiLine MBR203 (symbol 2CPX041831R9999) to modułowa tablica rozdzielcza przeznaczona do samodzielnego montażu w systemie szyn zbiorczych 60 mm. Jednostka rusztowa o szerokości 3 modułów (3 GU = 450 mm) i szerokości użytkowej 415 mm oferuje 72 jednostki przestrzenne, co umożliwia elastyczne rozmieszczenie aparatury. Pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 zapewniają estetyczny wygląd i ochronę przed uszkodzeniami mechanicznymi.

• System szyn zbiorczych 60 mm: Kompatybilny z szynami Cu o maksymalnym prądzie znamionowym 630 A – idealny dla średnich i dużych instalacji elektrycznych.
• 3 jednostki modułowe (3 GU = 450 mm): Szerokość użytkowa 415 mm pozwala na montaż aparatury o standardowej szerokości modułowej.
• 72 jednostki przestrzenne: Większa pojemność na aparaturę modułową (np. wyłączniki, liczniki, styczniki) w porównaniu do tradycyjnych tablic.
• Pokrywy z tworzywa RAL 7035: Estetyczne i odporne na korozję zabezpieczenie przed kurzem i uszkodzeniami mechanicznymi.
• Zamknięcie zaprasowywane i obrotowe o 90°: Ułatwia montaż i konserwację, zapewniając jednocześnie stabilność konstrukcji.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury modułowej i tablic rozdzielczych. Posiada oznaczenie CE i jest kompatybilny z systemami szyn zbiorczych zgodnymi z normami IEC i VDE.

Zastosowanie

Moduł CombiLine MBR203 przeznaczony jest do budowy rozdzielnic elektrycznych w instalacjach przemysłowych, budynkowych oraz obiektach użyteczności publicznej.

• Montaż w szafach rozdzielczych o głębokości 275 mm i więcej.
• Wymiana lub rozbudowa istniejących tablic rozdzielczych w systemie modułowym.
• Stosowanie jako baza do montażu aparatury modułowej (wyłączniki, styczniki, zabezpieczenia).
• Budowa rozdzielnic w obiektach o podwyższonych wymaganiach estetycznych (kolor RAL 7035).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Moduł należy zamontować na szynach zbiorczych 60 mm z użyciem uchwytów ZX146, zachowując rozstaw osi 60 mm. Po zamontowaniu aparatury należy zamknąć pokrywy i zabezpieczyć je zaprasowywanym zamknięciem. Pokrywy powinny być obracane pod kątem 90° w celu ułatwienia dostępu podczas konserwacji. Maksymalny prąd znamionowy szyn wynosi 630 A – należy dobrać odpowiednie szyny zbiorcze do obciążenia instalacji.

FAQ

• Czy moduł MBR203 można stosować z rozłącznikami bezpiecznikowymi D0 i NH? Nie – moduł nie jest przystosowany do montażu rozłączników bezpiecznikowych D0, NH ani elementów oprawki bezpiecznika D02, E27, E33.
• Jaki jest maksymalny prąd znamionowy szyn zbiorczych? Maksymalny prąd znamionowy wynosi 630 A, co pozwala na zasilanie średnich i dużych instalacji elektrycznych.
• Jakie szyny zbiorcze są kompatybilne z modułem? Moduł współpracuje z szynami miedzianymi (Cu) o szerokości 60 mm, przeznaczonymi do systemu szyn zbiorczych 3-biegunowych. Szyny zbiorcze należy zamawiać osobno.
