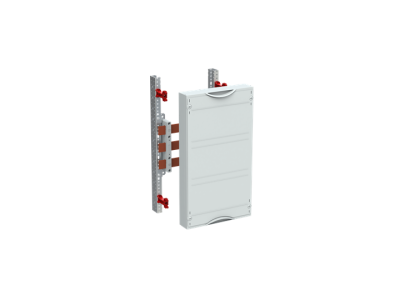

Moduł z szynami na podst. bezpiecz., do samodzielnego montażu (zestaw), CombiLine, MBR103 | 2CPX041830R9999 ABB

Alternatywny kod produktu: 2CPX041830R9999

Opis i Kluczowe Cechy

Moduł szyn zbiorczych MBR103 (symbol 2CPX041830R9999) z serii CombiLine to niezmontowana podstawa do samodzielnego wyposażenia modułowej tablicy rozdzielczej. Zaprojektowany do systemu szyn zbiorczych 60 mm w układzie poziomym, z 36 jednostkami przestrzennymi (GU) i szerokością użytkową 165 mm. Obudowa w kolorze RAL 7035 wykonana z tworzywa sztucznego, z zamknięciem zaprasowywanym i obracanym o 90 stopni. Maksymalny prąd znamionowy 630 A. Szyny zbiorcze należy zamawiać osobno.

• System szyn zbiorczych 60 mm, poziomy: Zapewnia stabilne mocowanie szyn Cu i elastyczność w konfiguracji rozdzielnicy.
• 36 jednostek przestrzennych (GU): Duży obszar montażowy, pozwalający na instalację wielu modułów zabezpieczających i osprzętu.
• Szerokość użytkowa 165 mm: Kompaktowe wymiary przy zachowaniu dużej pojemności montażowej.
• Zamknięcie zaprasowywane i obracane 90°: Ułatwia montaż pokrywy i zabezpieczenie wnętrza rozdzielnicy przed dostępem osób nieuprawnionych.
• Kolor RAL 7035: Neutralny szary odcień, kompatybilny z większością standardowych obudów i wyposażenia modułowego.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic niskiego napięcia. Posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC 61439 i VDE 0660.

Zastosowanie

Moduł szyn zbiorczych MBR103 służy jako podstawa do budowy modułowych tablic rozdzielczych w instalacjach elektrycznych niskiego napięcia.

• Montaż w szafach rozdzielczych i skrzynkach instalacyjnych do organizacji szyn zbiorczych.
• Konfiguracja rozdzielnic zasilających w budynkach mieszkalnych, biurowych i przemysłowych.
• Podstawa do instalacji modułów zabezpieczających, liczników energii i innych elementów osprzętu.
• Wymiana lub rozbudowa istniejących tablic rozdzielczych o dodatkowe szyny zbiorcze.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Moduł należy zamocować do szyny nośnej w szafie rozdzielczej, a następnie zainstalować szyny zbiorcze Cu (zamawiane oddzielnie). Pokrywę należy zamontować, zaprasowując ją w odpowiednich punktach i obracając pod kątem 90 stopni w celu pełnego zabezpieczenia. Zaleca się zachowanie odpowiednich odstępów izolacyjnych między elementami pod napięciem zgodnie z dokumentacją techniczną.

FAQ

• Czy moduł MBR103 jest przystosowany do montażu rozłącznika bezpiecznikowego? Nie – moduł nie jest przystosowany do montażu rozłącznika bezpiecznikowego z bezpiecznikami D0 i NH ani elementów oprawki bezpiecznikowej D02, E27, E33.
• Jakie szyny zbiorcze należy zamówić do tego modułu? Moduł wymaga szyn zbiorczych Cu do systemu 60 mm, które należy zamawiać osobno (np. symbol ZX146).
• Jaka jest maksymalna liczba szyn Cu, które można zainstalować w module MBR103? Moduł obsługuje maksymalnie 3 szyny Cu.
