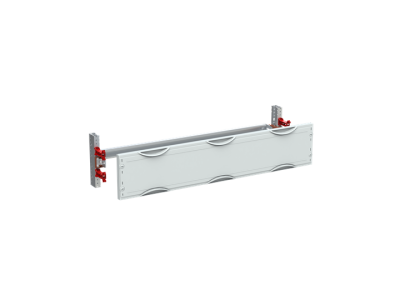

Moduł z szyną na Uchwyty kablowe, do samodzielnego montażu (zestaw), CombiLine, MBF383 | 2CPX041824R9999 ABB

Alternatywny kod produktu: 2CPX041824R9999

Opis i Kluczowe Cechy

Moduł CombiLine MBF383 (symbol 2CPX041824R9999) to modułowe wyposażenie wnętrza do samodzielnego montażu, przeznaczone do montażu na szynie mocującej. Stanowi integralną część rozdzielnicy modułowej, umożliwiając organizację okablowania i ułatwiając montaż innych elementów instalacji elektrycznej. Posiada 36 jednostek przestrzeni modułowej (1 GU = 150 mm) i dostosowaną głębokość użytkową od 87 mm do 142 mm, co zapewnia elastyczność w różnych konfiguracjach szaf sterowniczych.

• 36 jednostek przestrzeni modułowej (GU): Pozwala na montaż szerokiej gamy aparatury modułowej, osprzętu i akcesoriów elektrycznych w standardzie 18 mm na jednostkę.
• Głębokość użytkowa 87–142 mm: Umożliwia zastosowanie w szafach o zróżnicowanej głębokości, dostosowując się do wymagań konkretnego projektu.
• Pokrywa z tworzywa sztucznego, zamykana pod kątem 90°: Zapewnia estetyczne i funkcjonalne zamknięcie modułu, chroniąc wnętrze przed kurzem i uszkodzeniami mechanicznymi.
• Kolor RAL 7035 (szary): Ujednolicony design, kompatybilny z większością aparatury modułowej i osprzętu elektrycznego.
• Konstrukcja pokrywy: Zamknięta, użytkowalna od głębokości szafy 200 mm: Gwarantuje pełną funkcjonalność nawet w głębszych szafach rozdzielnicowych.

Zgodność z Normami

Moduł CombiLine MBF383 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie ze standardami jakościowymi i bezpieczeństwa dla wyposażenia wnętrza rozdzielnic modułowych, w tym z normami dotyczącymi kompatybilności elektromagnetycznej i ochrony przed dotykiem.

Zastosowanie

Moduł przeznaczony jest do organizacji przestrzeni wewnątrz rozdzielnic modułowych i szaf sterowniczych, ułatwiając montaż aparatury, osprzętu oraz prowadzenie okablowania.

• Montaż aparatury modułowej (wyłączników, styczników, zabezpieczeń) w rozdzielnicach domowych i przemysłowych.
• Organizacja okablowania w szafach sterowniczych i rozdzielnicach przemysłowych.
• Wyposażenie modułowych tablic rozdzielczych o szerokości 3 × 750 mm.
• Stosowanie w szafach o głębokości od 200 mm, z możliwością montażu pokrywy w pełnym zakresie głębokości użytkowej 87–142 mm.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Moduł należy zamontować na szynie TH35 (TS35) zgodnie z instrukcją producenta. Pokrywę zamykać pod kątem 90° do momentu pełnego zatrzaśnięcia. W przypadku montażu w szafach o mniejszej głębokości niż 200 mm, należy dostosować konstrukcję pokrywy, aby zapewnić jej pełną funkcjonalność. Po montażu sprawdzić stabilność mocowania i prawidłowość ułożenia okablowania.

FAQ

• Czy moduł MBF383 jest kompatybilny z innymi systemami modułowymi? Tak – moduł CombiLine MBF383 został zaprojektowany do współpracy z szeroką gamą aparatury modułowej standardu 18 mm, co umożliwia jego montaż w różnych systemach rozdzielnic modułowych.
• Jaka jest maksymalna liczba jednostek modułowych, którą można zamontować w tym module? Moduł posiada 36 jednostek przestrzeni modułowej (GU), co pozwala na montaż aparatury o łącznej szerokości 3 × 750 mm (1 GU = 150 mm).
• Czy moduł może być stosowany w szafach o głębokości mniejszej niż 200 mm? Tak – konstrukcja pokrywy umożliwia jej użytkowanie od głębokości szafy 200 mm, jednak moduł można stosować także w szafach płytszych, dostosowując sposób montażu pokrywy.
