Moduł z systemem szyn N+PE, do samodzielnego montażu (zestaw), CombiLine, MBN362 | 2CPX041762R9999 ABB

Alternatywny kod produktu: 2CPX041762R9999

Opis i Kluczowe Cechy

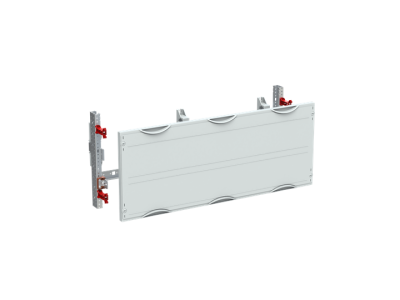

Moduł szyn N+PE MBN362 (symbol 2CPX041762R9999) to element wyposażenia wnętrza systemu CombiLine do samodzielnego montażu w modułowych tablicach rozdzielczych. Przeznaczony do szyn zbiorczych i zacisków neutralnych (N) oraz ochronnych (PE) z możliwością regulacji położenia w zakresie głębokości 90–145 mm i szerokości 688 mm. Zestaw zawiera uchwyty montażowe i pokrywy z tworzywa sztucznego (RAL 7035), a konstrukcja pokrywy umożliwia zamknięcie zaprasowywane i obracanie o 90°.

• 2 jednostki montażowe (GU) x 300 mm: Elastyczny układ szyn zbiorczych dla efektywnego rozprowadzenia prądu do 630 A.
• 72 jednostki przestrzenne: Wysoka gęstość montażowa umożliwiająca instalację wielu obwodów w kompaktowej przestrzeni.
• Regulowana głębokość 90–145 mm i szerokość 688 mm: Kompatybilność z różnymi szafami o głębokości powyżej 275 mm.
• Pokrywy z tworzywa RAL 7035: Estetyczne i funkcjonalne zamknięcie, odporne na korozję i łatwe w montażu.
• Max. prąd znamionowy 630 A: Wytrzymała konstrukcja dla instalacji niskonapięciowych o dużym obciążeniu.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji tablic rozdzielczych oraz dyrektyw CE. Został zaprojektowany zgodnie z normami VDE i IEC, zapewniając bezpieczeństwo instalacji elektrycznych w zakresie szyn zbiorczych i zacisków.

Zastosowanie

Moduł MBN362 przeznaczony jest do montażu w modułowych tablicach rozdzielczych systemu CombiLine, szczególnie w instalacjach wymagających wysokiej gęstości montażowej i elastycznego rozprowadzenia prądu.

• Tablice rozdzielcze niskiego napięcia w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Systemy zasilania zasilane z sieci o prądzie do 630 A.
• Instalacje zasilające z dwoma biegunami (N+PE) dla zapewnienia pełnej separacji obwodów.
• Modernizacje istniejących tablic rozdzielczych – elastyczna regulacja położenia szyn.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Szyny zbiorcze należy zamawiać osobno (system 2-biegunowy). Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że szafa ma odpowiednią głębokość (min. 275 mm). Użyć uchwytów montażowych ZX149 do ustawienia szyn zbiorczych w położeniu poziomym. Pokrywy zamykać poprzez zaprasowanie i obrót o 90° – nie stosować nadmiernej siły. Zachować minimalne odstępy izolacyjne zgodnie z dokumentacją techniczną.

FAQ

• Czy moduł wymaga dodatkowych szyn zbiorczych? Tak, szyny zbiorcze 2-biegunowe (N/PE) należy zamówić osobno – moduł MBN362 nie jest wyposażony w szyny.
• Jaka jest maksymalna głębokość szafy, do której pasuje ten moduł? Moduł jest kompatybilny z szafami o głębokości minimum 275 mm.
• Czy pokrywy są wymienne? Tak, pokrywy z tworzywa RAL 7035 są zamknięte na zaprasowanie i obrót, ale w razie potrzeby można je wymienić na odpowiednie elementy systemu CombiLine.
