Moduł z systemem szyn N+PE, do samodzielnego montażu (zestaw), CombiLine, MBN274 | 2CPX041748R9999 ABB

Alternatywny kod produktu: 2CPX041748R9999

Opis i Kluczowe Cechy

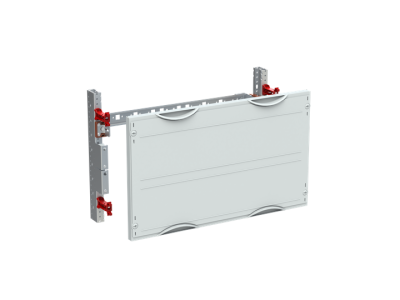

Moduł z systemem szyn N+PE MBN274 (symbol 2CPX041748R9999) z serii CombiLine to kompletny zestaw do samodzielnego montażu w rozdzielnicach modułowych. Przeznaczony do montażu na szynach zbiorczych 2-biegunowych z podłączonymi szynami Cu (nabywanymi osobno), zapewnia elastyczną konfigurację obwodów N i PE. Pokrywy z tworzywa sztucznego RAL 7035 chronią wnętrze modułu przed kurzem i uszkodzeniami mechanicznymi.

• 48 jednostek przestrzennych: Wysoka pojemność montażowa – umożliwia montaż większości aparatów modułowych w standardowych szafach rozdzielczych.
• Bezstopniowa regulacja głębokości (90–145 mm): Dostosowanie do różnych grubości aparatury i grubości szyn zbiorczych bez konieczności stosowania dodatkowych adapterów.
• Pokrywy z tworzywa RAL 7035: Estetyczne wykończenie i ochrona przed kurzem, standardowy kolor dla aparatury modułowej.
• Zamknięcie zaprasowywane z obrotem o 90°: Ułatwia montaż i demontaż pokryw, zapewniając stabilne zamknięcie w dowolnym położeniu.
• Kompatybilny z systemem szyn zbiorczych 2-biegunowych: Przeznaczony do współpracy z uchwytami szyn zbiorczych ZX518 (nabywanymi osobno) i szynami Cu o maksymalnym prądzie znamionowym 440 A.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC. Stopień ochrony IP2X zapewnia ochronę przed dotykiem palcem w miejscach dostępnych.

Zastosowanie

Moduł MBN274 znajduje zastosowanie w rozdzielnicach modułowych do tworzenia elastycznych układów szyn zbiorczych N/PE.

• Montaż w szafach sterowniczych i rozdzielnicach budynków mieszkalnych i przemysłowych.
• Konfiguracja obwodów neutralnych i ochronnych w instalacjach o średnich i dużych mocach.
• Stosowanie w modułowych tablicach rozdzielczych CombiLine do budowy rozbudowanych układów zasilania.
• Wykorzystanie jako bazowy element w systemach z szynami zbiorczymi Cu o prądzie do 440 A.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Moduł mocować na szynach TH 35 zgodnie z dokumentacją systemu CombiLine. Przed montażem szyny zbiorcze należy odpowiednio przygotować i zamocować za pomocą uchwytów ZX518 (nabywane osobno). Ustawienie szyn zbiorczych powinno być poziome. Pokrywy montować przy użyciu zaprasowywanych zamków, zapewniając pełne zamknięcie. Głębokość szafy powinna wynosić co najmniej 200 mm.

FAQ

• Czy moduł MBN274 wymaga zakupu szyn zbiorczych osobno? Tak, szyny zbiorcze Cu należy zamówić osobno – moduł jest kompatybilny z systemem szyn zbiorczych 2-biegunowych, ale same szyny nie są w zestawie.
• Jaki jest maksymalny prąd znamionowy systemu? Moduł obsługuje maksymalny prąd znamionowy 440 A na szynach zbiorczych Cu.
• Czy moduł posiada stopień ochrony przed wilgocią? Stopień ochrony IP2X dotyczy ochrony przed dotykiem palcem. Moduł nie jest przeznaczony do stosowania w środowiskach mokrych – zaleca się montaż w suchych pomieszczeniach lub w obudowach o wyższym stopniu ochrony.
