Moduł z diodą LED 24VAC/DC, SL7-L24-R, czerwony | 171463 Eaton

Opis i Kluczowe Cechy

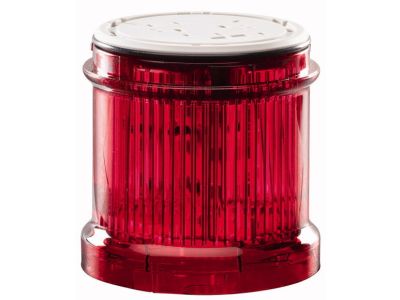

Moduł z diodą LED Eaton SL7-L24-R to wysokiej klasy komponent optyczny, stanowiący fundament nowoczesnych systemów wizualizacji stanów procesowych w przemyśle. Urządzenie zostało zaprojektowane do pracy w ramach modułowych kolumn sygnalizacyjnych serii SL7 o średnicy 70 mm, co gwarantuje doskonałą widoczność emitowanego sygnału nawet w rozległych halach produkcyjnych. Czerwony kolor światła, generowany przez wysokowydajne diody LED, jest jednoznacznym sygnałem ostrzegawczym, informującym o awarii, zatrzymaniu maszyny lub sytuacji wymagającej natychmiastowej interwencji operatora.

• Napięcie zasilania: Uniwersalny zakres 24V AC/DC pozwala na bezproblemową integrację z większością systemów automatyki i sterownikami PLC.
• Technologia LED: Zastosowanie diod elektroluminescencyjnych zapewnia ekstremalnie długą żywotność oraz niski pobór prądu, co redukuje koszty eksploatacyjne i eliminuje potrzebę częstej wymiany źródeł światła.
• Widoczność 360 stopni: Specjalnie zaprojektowany klosz optymalizuje rozproszenie światła, zapewniając czytelność sygnału z każdego kierunku.
• Solidna konstrukcja: Obudowa wykonana z wytrzymałych materiałów polimerowych jest odporna na wibracje występujące podczas pracy ciężkich maszyn.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w sektorze elektro-technicznym. Moduł SL7-L24-R spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego niezawodność jako aparatury sterowniczej niskiego napięcia. Wysoki stopień ochrony IP zapewnia pyłoszczelność oraz odporność na strugi wody, co umożliwia pracę w trudnych warunkach środowiskowych, typowych dla przemysłu ciężkiego i spożywczego. Urządzenie posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Moduł LED SL7-L24-R znajduje szerokie zastosowanie w zaawansowanych systemach sygnalizacji optycznej. Jest kluczowym elementem w:

• Monitorowaniu linii produkcyjnych: Sygnalizacja przestojów, błędów krytycznych oraz stanów alarmowych.
• Budowie maszyn (OEM): Jako integralna część interfejsu człowiek-maszyna (HMI) informująca o statusie bezpieczeństwa.
• Automatyce magazynowej: Wskazywanie zajętości ramp przeładunkowych lub awarii systemów transportowych.
• Stanowiskach zrobotyzowanych: Ostrzeganie o wejściu robota w strefę pracy lub wystąpieniu kolizji.

Wskazówki Montażowe

System SL7 charakteryzuje się wyjątkową elastycznością montażu, oferując aż 9 różnych sposobów instalacji, co pozwala na dopasowanie kolumny do specyfiki danej maszyny. Moduł LED montowany jest na zasadzie połączenia bagnetowego typu "Twist & Lock", co zapewnia pewny styk elektryczny i stabilność mechaniczną bez użycia narzędzi. Możliwe opcje montażu obejmują:

• Montaż bezpośredni na podstawie o kształcie kielicha dla zachowania kompaktowych wymiarów.
• Montaż boczny (kątowy) w miejscach o ograniczonej przestrzeni pionowej.
• Montaż na rurach dystansowych o długościach 100 mm, 250 mm oraz 400 mm, co pozwala na wyniesienie modułu ponad przeszkody konstrukcyjne maszyny w celu zwiększenia widoczności.
• Podczas podłączania przewodów należy zwrócić uwagę na prawidłowe osadzenie modułu w gnieździe, aby zachować deklarowany stopień ochrony IP.

FAQ

• Czy moduł LED SL7-L24-R jest kompatybilny ze starszą serią SL5? Nie, moduły serii SL7 mają średnicę 70 mm i dedykowany system połączeń, który nie jest kompatybilny z mniejszą serią SL5 (50 mm).
• Czy dioda LED w module jest wymienna? Moduł LED jest konstrukcją zintegrowaną, co zapewnia maksymalną odporność na wstrząsy i wilgoć. W przypadku awarii wymienia się cały moduł optyczny.
• Czy kolor czerwony może być używany do sygnalizacji innej niż alarmowa? Zgodnie z normami bezpieczeństwa maszynowego, kolor czerwony jest zarezerwowany dla stanów niebezpiecznych i zatrzymania awaryjnego, jednak ostateczna konfiguracja zależy od logiki sterowania przyjętej w zakładzie.
