Moduł XPS-PV elektrozawory podwójne 24VAC | XPSPVK1184 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1082981

EAN

3389110727937

Kod Producenta

XPSPVK1184

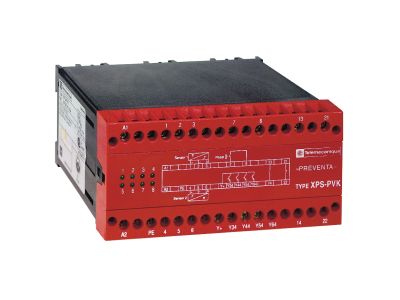

Moduł XPS-PV elektrozawory podwójne 24VAC

Informacja o Produkcie

Opis i Kluczowe Cechy

Moduł XPS-PV (symbol XPSPVK1184) to przekaźnik bezpieczeństwa w obudowie o szerokości 45 mm, wysokości 99 mm i głębokości 114 mm. Przeznaczony do sterowania obwodami bezpieczeństwa, wyposażony w dwa wyjścia bezpieczeństwa (styk bezzwłoczny), trzy wyjścia bezpieczeństwa (styk zwłoczny) oraz cztery wyjścia sygnalizacyjne (styk bezzwłoczny). Zasilanie 24 V AC zapewnia bezpieczne napięcie sterujące. Montaż na szynie TH35 umożliwia szybką instalację w rozdzielnicy.

Wyjścia bezpieczeństwa: 2NO (bezzwłoczne) + 3NC (zwłoczne) – zapewniają redundancję i możliwość konfiguracji torów bezpieczeństwa.
Wyjścia sygnalizacyjne: 4NO (bezzwłoczne) – umożliwiają zdalną sygnalizację stanu urządzenia.
Zasilanie 24 V AC: niskie napięcie sterujące, bezpieczne dla operatora i kompatybilne z typowymi systemami automatyki.
Obudowa 45 mm: oszczędność miejsca na szynie DIN – pozwala na gęste upakowanie aparatury.
Podłączenie śrubowe: pewne i trwałe połączenie przewodów, łatwe w montażu i serwisie.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowane zgodnie z obowiązującymi standardami dla przekaźników bezpieczeństwa, gwarantuje niezawodność w aplikacjach krytycznych dla bezpieczeństwa.

Zastosowanie

Przekaźnik bezpieczeństwa XPS-PV znajduje zastosowanie w układach sterowania maszynami, gdzie wymagany jest nadzór nad obwodami bezpieczeństwa.

Kontrola obwodów awaryjnego stopu (Emergency Stop).
Nadzór nad wyłącznikami krańcowymi w maszynach.
Realizacja funkcji bezpieczeństwa w układach automatyki przemysłowej.
Sterowanie podwójnymi elektrozaworami (zgodnie z nazwą i typowym zastosowaniem).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN). Przewody należy podłączyć za pomocą śrub, dokręcając je momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do obciążenia i napięcia.

FAQ

Czy urządzenie posiada wskaźnik LED? W danych produktu nie określono wskaźników LED – szczegóły należy sprawdzić w dokumentacji producenta.
Jaki jest stopień ochrony obudowy? Producent nie podał stopnia IP – typowo dla aparatury montowanej wewnątrz rozdzielnicy przyjmuje się IP20, jednak zalecamy weryfikację w karcie katalogowej.
Czy styki są zwierne czy rozwierne? Wyjścia bezpieczeństwa: 2 styki normalnie otwarte (NO) bezzwłoczne, 3 styki normalnie zamknięte (NC) zwłoczne. Wyjścia sygnalizacyjne: 4 styki NO bezzwłoczne.
