Moduł wymienny ogranicznika przepięć, (N-PE), MOD. ETITEC C T2 255/20 G, typ T2 (C) | 002440416 Eti

Alternatywny kod produktu: MOD.ETITEC C T2 255/20 G

Opis i Kluczowe Cechy

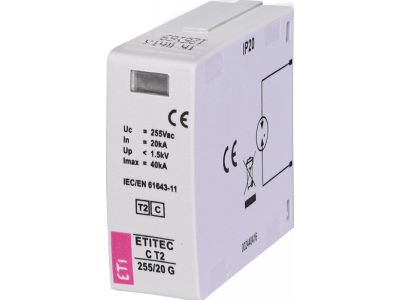

Moduł wymienny ogranicznika przepięć ETITEC C T2 255/20 G (symbol 002440416) to wkładka ochronna przeznaczona do montażu w podstawie na szynie TH35. Dedykowany do ochrony między przewodem neutralnym N a ochronnym PE w układach sieci TT, zapewnia drugi stopień ochrony odgromowej i przepięciowej (Typ 2 zgodnie z EN 61643-11). Dzięki modułowej budowie wymiana uszkodzonego warystora odbywa się bez ingerencji w okablowanie podstawy, co skraca czas konserwacji i minimalizuje przestoje.

• Typ T2 (C) zgodny z EN 61643-11: Skuteczna ochrona przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi w podrozdzielnicach.
• Optyczny wskaźnik uszkodzenia (czerwony): Bieżąca informacja o stanie warystora – ułatwia przeglądy i szybką identyfikację uszkodzonej wkładki.
• Iskiernikowe odseparowanie N-PE: Galwaniczne rozdzielenie przewodów neutralnego i ochronnego – kluczowe dla układów TT, zwiększa bezpieczeństwo i niezawodność ochrony.
• Modułowa konstrukcja wymienna: Wymiana samej wkładki bez demontażu podstawy i odłączania przewodów – oszczędność czasu i kosztów eksploatacji.
• Zabezpieczenie termiczne warystora: Dodatkowa ochrona przed przegrzaniem w przypadku długotrwałego przepięcia, podnosząca bezpieczeństwo instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy EN 61643-11 (PN-EN 61643-11:2013) jako urządzenie ochrony przeciwprzepięciowej Typu 2 (stopień II według IEC 61643-11). Produkt oznaczony jest znakiem CE i zgodny z dyrektywą RoHS w zakresie ograniczenia substancji niebezpiecznych.

Zastosowanie

Moduł ETITEC C T2 255/20 G znajduje zastosowanie wszędzie tam, gdzie wymagany jest drugi stopień ochrony przed przepięciami w rozdzielnicach budynkowych i przemysłowych, zwłaszcza w sieciach typu TT.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie sterowników PLC, przekaźników i styczników w szafach sterowniczych przed przepięciami łączeniowymi.
• Podstawa do rozbudowy systemu ochrony o moduły L-N i N-PE w rozdzielnicach głównych i podrozdzielnicach.
• Integracja z istniejącymi systemami monitoringu (przy zastosowaniu wersji RC) – tu moduł podstawowy z opcją zdalnej sygnalizacji na osobne zamówienie.

Wskazówki Montażowe

Montaż i wymiana modułu wymiennego mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wkładkę należy osadzić w dedykowanej podstawie zamontowanej na szynie TH35 (DIN). Przed włożeniem nowego modułu sprawdzić optyczny wskaźnik uszkodzenia – nie stosować wkładek z czerwonym polem. Moment dokręcania przewodów w podstawie oraz przekrój żył dobrać zgodnie z dokumentacją producenta i obciążalnością prądową obwodu.

FAQ

• Czy moduł 002440416 jest przeznaczony do ochrony L-N czy N-PE? Jest to moduł dedykowany wyłącznie do ochrony między przewodem neutralnym N a ochronnym PE (N-PE). Do ochrony L-N należy stosować oddzielne moduły z warystorami.
• Jak interpretować optyczny wskaźnik uszkodzenia? Zielone pole oznacza sprawność warystora. Czerwone pole sygnalizuje uszkodzenie – moduł należy niezwłocznie wymienić, aby utrzymać ochronę.
• Czy moduł ten posiada styki zdalnej sygnalizacji (RC)? Nie. Wersja standardowa (oznaczenie G) nie wyposażona jest w styki pomocnicze. Do zdalnego monitorowania dostępne są wersje z przyrostkiem RC (należy zamówić osobno).
