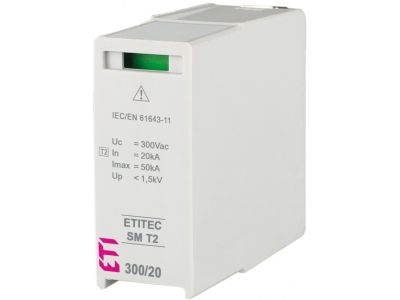

Moduł wymienny ogranicznika przepięć, MOD. ETITEC SM T2 300/20, typ T2 (C) | 002440756 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD. ETITEC SM T2 300/20 typ T2 (C) to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed szkodliwymi przepięciami pochodzenia atmosferycznego i łączeniowego. Przeznaczony do systemów prądu przemiennego (AC) w układach jednofazowych i trójfazowych, zapewnia wysoką efektywność ochrony przy zachowaniu braku prądu upływowego – kluczowego parametru w systemach krytycznych dla ciągłości zasilania.

• Brak prądu upływowego: Eliminuje ryzyko zakłóceń w instalacji spowodowanych zwarciami doziemnymi, co jest niezbędne w systemach wymagających wysokiej niezawodności.
• Odłącznik termiczny: Dodatkowe zabezpieczenie chroniące przed przegrzaniem i uszkodzeniem ogranicznika w warunkach przeciążenia.
• Brak konieczności dobezpieczania do 315 A gG: Uproszczenie instalacji i redukcja kosztów poprzez eliminację dodatkowych zabezpieczeń w obwodzie głównym.
• Wysoka odporność na wibracje i wstrząsy: Zachowuje pełną funkcjonalność w trudnych warunkach środowiskowych, np. w przemysłowych szafach rozdzielczych.
• Optyczny wskaźnik uszkodzenia: Szybka identyfikacja awarii dzięki widocznemu sygnałowi stanu – zielony (praca) / czerwony (uszkodzenie).
• Modułowa konstrukcja: Umożliwia łatwą wymianę i konserwację – idealne rozwiązanie do rozdzielnic z ogranicznikami pracującymi w trybie ciągłym.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej (PN-EN 61643-11, VDE 0675-6-11) oraz jest zgodny z dyrektywą RoHS, co potwierdza jego neutralność dla środowiska.

Zastosowanie

Moduł wymienny ogranicznika przepięć MOD. ETITEC SM T2 300/20 typ T2 (C) znajduje zastosowanie w instalacjach wymagających wysokiej ochrony przed nagłymi skokami napięcia.

• Ochrona obwodów zasilania AC w budynkach mieszkalnych i komercyjnych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie wrażliwej elektroniki (serwerownie, systemy automatyki, urządzenia pomiarowe) w miejscach o wyższym ryzyku wystąpienia przepięć.
• Instalacje przemysłowe i energetyczne, gdzie wymagana jest ciągłość zasilania i ochrona przed awariami spowodowanymi przepięciami.
• Systemy, w których kluczowe jest utrzymanie braku prądu upływowego (np. szpitale, centra danych, obiekty krytyczne).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Ogranicznik montować w rozdzielnicy na szynie DIN, bezpośrednio w pobliżu chronionego obwodu. Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania. Przed instalacją należy sprawdzić kompatybilność parametrów ogranicznika z instalacją (maksymalny prąd znamionowy, rodzaj systemu AC). Po montażu zaleca się przeprowadzenie testu działania i wizualnej kontroli wskaźnika stanu. Wymiana modułu powinna odbywać się przy odłączonym napięciu.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia w obwodzie głównym? Nie – moduł może pracować bez dodatkowego zabezpieczenia do 315 A gG, co ułatwia instalację i obniża koszty.
• Jak rozpoznać uszkodzenie modułu? Wskaźnik optyczny zmienia kolor z zielonego (praca) na czerwony (uszkodzenie), co umożliwia szybką identyfikację awarii.
• Czy ogranicznik nadaje się do systemów trójfazowych? Tak – moduł ETITEC SM T2 300/20 typ T2 (C) jest kompatybilny z systemami jednofazowymi i trójfazowymi prądu przemiennego (AC).
