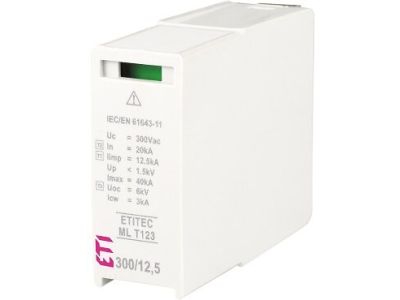

Moduł wymienny ogranicznika przepięć, MOD.ETITEC ML T123 300/12,5, typ T1+T2+T3 (B+C+D) | 002440673 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD.ETITEC ML T123 300/12,5 to zaawansowane rozwiązanie zapewniające kompleksową ochronę instalacji elektrycznych przed przepięciami Typu 1, 2 i 3 (B, C, D). Przeznaczony do montażu w rozdzielnicy głównej, chroni wrażliwe urządzenia przed skutkami wyładowań atmosferycznych, zwarć i przepięć łączeniowych. Modułowa konstrukcja umożliwia szybką wymianę wkładki warystorowej bez konieczności demontażu podstawy, co skraca czas przestoju instalacji.

• Ochrona Typu 1+2+3 (B+C+D): Zapewnia wielostopniową ochronę – od bezpośrednich wyładowań atmosferycznych po przepięcia łączeniowe w instalacji.
• Napięcie znamionowe 300V/12.5kA: Wysoka odporność na prądy udarowe – skuteczna ochrona nawet przy dużych skokach napięcia.
• Optyczny wskaźnik uszkodzenia: Zielony kolor oznacza sprawność modułu, brak sygnalizacji wskazuje na konieczność wymiany.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Możliwość podłączenia do systemów monitoringu – natychmiastowe wykrycie awarii.
• Modułowa wymiana wkładki: Szybka wymiana uszkodzonego elementu bez demontażu podstawy – minimalizuje czas przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 dotyczącej ograniczników przepięć w instalacjach niskiego napięcia. Posiada oznaczenie CE i zgodność z dyrektywą RoHS, co gwarantuje ekologiczność i bezpieczeństwo użytkowania.

Zastosowanie

Moduł wymienny MOD.ETITEC ML T123 300/12,5 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed przepięciami, szczególnie w budynkach zasilanych z sieci elektroenergetycznej.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie urządzeń wrażliwych (np. serwery, układy sterowania) przed uszkodzeniami spowodowanymi przepięciami.
• Stosowanie w instalacjach przemysłowych, gdzie ryzyko przepięć łączeniowych jest wysokie.
• Montaż w systemach fotowoltaicznych jako ochrona falowników i innych komponentów narażonych na przepięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Moduł montować w rozdzielnicy zgodnie z układem biegunów (N-PE, L1-L3). Po zamontowaniu sprawdzić poprawność połączeń i status wskaźnika optycznego. Wymianę wkładki wykonywać wyłącznie przy odłączonym napięciu, stosując oryginalne części producenta. Regularne przeglądy instalacji zalecają sprawdzanie stanu wskaźnika i działania styków zdalnej sygnalizacji.

FAQ

• Jakie są główne typy ochrony oferowane przez MOD.ETITEC ML T123? Moduł zapewnia ochronę Typu 1 (przed bezpośrednimi wyładowaniami atmosferycznymi), Typu 2 (przed pośrednimi wyładowaniami) i Typu 3 (przed przepięciami łączeniowymi), co umożliwia kompleksową ochronę instalacji.
• Czy moduł posiada styki zdalnej sygnalizacji? Tak – w wersji RC dostępne są styki zdalnej sygnalizacji uszkodzenia, które można podłączyć do systemów monitoringu lub sterowania.
• Jak interpretować oznaczenie 300/12,5? Liczba 300 oznacza napięcie znamionowe 300V, natomiast 12,5 – maksymalny prąd wyładowczy 12.5kA, który moduł może odprowadzić bez uszkodzenia.
