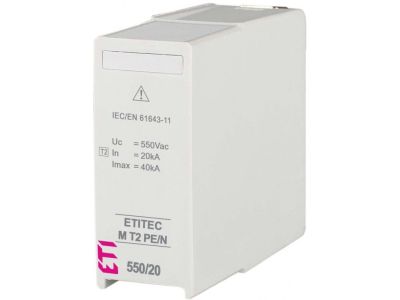

Moduł wymienny ogranicznika przepięć, MOD.ETITEC M T2 550/20, typ T2 (C) | 002440823 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD.ETITEC M T2 550/20, typ T2 (C) to dedykowane zabezpieczenie dla falowników w instalacjach fotowoltaicznych po stronie AC. Zaprojektowany z myślą o ochronie przed przepięciami łączeniowymi oraz wyładowaniami atmosferycznymi (pośrednimi i bezpośrednimi), zapewnia skuteczną ochronę wrażliwej elektroniki falowników w systemach PV. Wyposażony w układ "trójząb Neptuna" – trzy warystory w konfiguracji Y (L1, L2, L3) oraz warystor sumujący – gwarantuje optymalną ochronę przeciwprzepięciową we wszystkich biegunach.

• Układ "trójząb Neptuna": Trzy warystory w układzie Y w fazach L1, L2, L3 oraz warystor sumujący – kompleksowa ochrona przeciwprzepięciowa w każdej fazie instalacji.
• Ochrona typu T2 (klasa C): Skuteczna ochrona przed przepięciami łączeniowymi i atmosferycznymi, dedykowana dla instalacji fotowoltaicznych po stronie AC falowników.
• Kompatybilność z układami sieci IT i TN-C: Możliwość stosowania w instalacjach sieci IT (uziemienie transformatora i odbiornika) oraz klasycznych sieciach TN-C, zapewniając szerokie spektrum zastosowań.
• Modułowa konstrukcja wymienna: Szybka wymiana bez demontażu całego ogranicznika – minimalizuje czas przestoju instalacji w przypadku awarii.
• Ochrona przed przepięciami pośrednimi i bezpośrednimi: Skuteczna ochrona falowników PV przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

Zgodność z Normami

Moduł ogranicznika MOD.ETITEC M T2 550/20 spełnia wymagania normy PN-EN 61643-11:2012 (DIN VDE 0675-6-11:2013-03) dla ograniczników przeciwprzepięciowych klasy T2 oraz posiada deklarację zgodności CE. Zapewnia ochronę zgodną z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej.

Zastosowanie

Moduł wymienny ogranicznika przepięć MOD.ETEC M T2 550/20 znajduje zastosowanie w instalacjach fotowoltaicznych oraz innych systemach wymagających ochrony przeciwprzepięciowej po stronie prądu przemiennego AC.

• Ochrona falowników fotowoltaicznych po stronie AC w systemach PV – zabezpieczenie wrażliwej elektroniki przed przepięciami atmosferycznymi i łączeniowymi.
• Instalacje bez zewnętrznej ochrony odgromowej – dedykowany do obiektów, które nie posiadają zewnętrznej instalacji odgromowej, zapewniając skuteczną ochronę przeciwprzepięciową.
• Ochrona instalacji w układach sieci IT i TN-C – uniwersalność zastosowania w różnych konfiguracjach sieci zasilających.
• Farmy fotowoltaiczne i duże instalacje PV – modułowa konstrukcja ułatwia serwisowanie i wymianę w przypadku awarii.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta i obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania w chronionej instalacji. Moduł należy zamontować w dedykowanym gnieździe ogranicznika T2 w rozdzielnicy AC, zwracając uwagę na prawidłową polaryzację i docisk styków. Po montażu przeprowadzić testy działania zgodnie z procedurami producenta. Wymianę modułu należy przeprowadzać wyłącznie na nowy, oryginalny element – nigdy nie naprawiać uszkodzonych modułów.

FAQ

• Czy moduł MOD.ETITEC M T2 550/20 można stosować w sieci IT? Tak, moduł jest kompatybilny z układami sieci IT, gdzie uziemienie transformatora rozdzielczego jest połączone z uziemieniem po stronie odbiornika, zapewniając skuteczną ochronę przeciwprzepięciową.
• Jaka jest klasa ochrony modułu? Moduł należy do klasy T2 (klasa C) ograniczników przeciwprzepięciowych, przeznaczonych do ochrony przed przepięciami łączeniowymi i atmosferycznymi w instalacjach AC.
• Czy moduł chroni przed wyładowaniami bezpośrednimi? Tak, układ "trójząb Neptuna" zapewnia ochronę przed wyładowaniami atmosferycznymi zarówno pośrednimi, jak i bezpośrednimi, minimalizując ryzyko uszkodzenia falownika.
