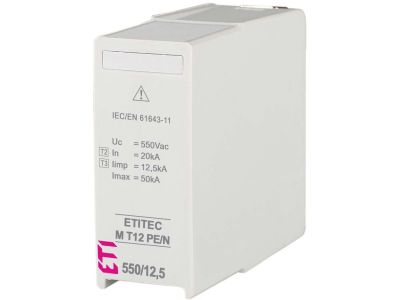

Moduł wymienny ogranicznika przepięć, MOD.ETITEC M T12 550/12,5 PE/N, typ T1+T2 (B+C) | 002440813 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD.ETITEC M T12 550/12,5 PE/N o klasie ochrony typ T1+T2 (B+C) to zaawansowane rozwiązanie do ochrony instalacji fotowoltaicznych po stronie AC falowników 800V. Przeznaczony do montażu w szafach rozdzielczych i rozłącznikach, zapewnia skuteczną ochronę przed przepięciami łączeniowymi i atmosferycznymi (pośrednimi lub bezpośrednimi).

• Klasa ochrony T1+T2 (B+C): Kompleksowa ochrona przed przepięciami klasy I i II – zabezpiecza zarówno przed wyładowaniami bezpośrednimi, jak i pośrednimi oraz przepięciami łączeniowymi.
• Układ „trójząb Neptuna”: Zastosowanie trzech warystorów w układzie Y w biegunach fazowych (L1, L2, L3) oraz warystora sumującego – zapewnia optymalną ochronę we wszystkich trzech fazach.
• Przeznaczony do sieci TN-C i IT: Zapewnia pełną ochronę w układach sieciowych, w których uziemienie transformatora rozdzielczego jest połączone z uziemieniem po stronie odbiorcy.
• Napięcie znamionowe 550/12,5: Odpowiednie dla instalacji fotowoltaicznych 800V po stronie AC falowników, gdzie wymagana jest ochrona wysokonapięciowa.
• Wymienność modułu: Szybka i prosta wymiana zużytego modułu bez konieczności wymiany całego ogranicznika – oszczędność czasu i kosztów podczas konserwacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (przepięcia klasy I i II) oraz PN-EN 61643-31:2019-04 (ochrona w instalacjach fotowoltaicznych). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE, IEC i PN-HD.

Zastosowanie

Moduł wymienny ogranicznika przepięć MOD.ETITEC M T12 550/12,5 PE/N to kluczowy element zabezpieczający instalacje fotowoltaiczne po stronie AC falowników 800V przed szkodliwym wpływem przepięć.

• Ochrona falowników w systemach fotowoltaicznych 800V po stronie AC – zabezpieczenie przed przepięciami atmosferycznymi i łączeniowymi.
• Stosowanie w instalacjach wyposażonych w zewnętrzną instalację odgromową – zapewnia dodatkową warstwę ochrony przed wyładowaniami bezpośrednimi.
• Montaż w szafach rozdzielczych i rozłącznikach – kompaktowa budowa ułatwiająca integrację z istniejącymi układami zabezpieczeń.
• Zastosowanie w sieciach TN-C i IT – uniwersalność dla różnych konfiguracji instalacji elektrycznych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionej instalacji. Moduł należy zamontować w dedykowanym gnieździe ogranicznika typu T12, zachowując odpowiednią kolejność faz (L1, L2, L3) oraz przewodu ochronnego PE. Po zamontowaniu należy przeprowadzić pomiary rezystancji uziemienia i sprawdzić poprawność działania układu ochronnego. Wymianę zużytego modułu przeprowadzać zgodnie z instrukcją producenta, stosując tylko oryginalne części zamienne.

FAQ

• Czy ogranicznik działa w instalacjach fotowoltaicznych 800V? Tak, moduł jest przeznaczony do ochrony instalacji fotowoltaicznych po stronie AC falowników 800V, zapewniając skuteczną ochronę przed przepięciami.
• Jaka jest różnica między klasą T1+T2 a klasą T1 lub T2? Klasa T1+T2 (B+C) oferuje kompleksową ochronę zarówno przed przepięciami klasy I (wyładowania bezpośrednie), jak i klasy II (przepięcia łączeniowe), co zapewnia lepszą ochronę niż każda klasa z osobna.
• Czy moduł można stosować w sieciach IT? Tak, ogranicznik przeznaczony jest do stosowania w sieciach IT, gdzie uziemienie transformatora rozdzielczego jest połączone z uziemieniem po stronie odbiorcy – zapewnia pełną ochronę w takich układach.
