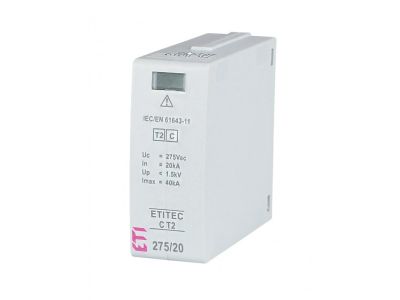

Moduł wymienny ogranicznika przepięć, MOD. ETITEC C T2 275/20, typ T2 (C) | 002440414 Eti

Alternatywny kod produktu: Mod. ETITEC C T2 275/20

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć ETITEC C T2 275/20 (symbol 002440414) to wkładka warystorowa przeznaczona do zastosowań wewnętrznych w podrozdzielnicach. Zapewnia drugi stopień ochrony przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. Dzięki modułowej budowie wymiana uszkodzonego warystora odbywa się bez konieczności demontażu podstawy zamontowanej na szynie TH35.

• Typ T2 (C) zgodny z EN 61643-11: Skuteczna ochrona instalacji przed przepięciami – ogranicznik dedykowany do montażu w podrozdzielnicach jako drugi stopień ochrony.
• Optyczny wskaźnik uszkodzenia warystora: Czerwony kolor sygnalizuje awarię, co umożliwia szybką diagnostykę i wymianę modułu bez konieczności dodatkowego pomiaru.
• Modułowa budowa – łatwa wymiana: Wkładkę można wymienić bez wyjmowania podstawy z szyny TH35, co skraca czas konserwacji i minimalizuje przestoje.
• Wewnętrzne zabezpieczenie termiczne: Chroni warystor przed przegrzaniem w przypadku przeciążeń – podnosi bezpieczeństwo eksploatacji.
• Zgodność z dyrektywą RoHS: Produkt przyjazny środowisku, wolny od substancji niebezpiecznych.

Zgodność z Normami

Moduł wymienny ETITEC C T2 275/20 spełnia wymagania normy PN-EN 61643-11:2013 oraz odpowiada stopniowi II według IEC 61643-11. Posiada certyfikat CE i jest zgodny z dyrektywą RoHS.

Zastosowanie

Ogranicznik przepięć typu T2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona wrażliwych odbiorników przed przepięciami sieciowymi i atmosferycznymi. Doskonale sprawdza się w:

• Podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych jako drugi stopień ochrony odgromowej.
• Zabezpieczeniu przed przepięciami łączeniowymi pochodzącymi od silników, transformatorów i innych odbiorników indukcyjnych.
• Instalacjach wymagających szybkiej wymiany uszkodzonego warystora – idealne rozwiązanie dla obiektów o ograniczonym dostępie serwisowym.
• Systemach monitoringu i automatyki budynkowej, gdzie przerwy w działaniu są niedopuszczalne.

Wskazówki Montażowe

Montaż i wymianę modułu wymiennego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Podstawa ogranicznika powinna być zamontowana na szynie DIN TH35. Przed wymianą wkładki należy upewnić się, że wartość prądu zwarciowego w miejscu instalacji nie przekracza wartości dopuszczalnej dla danego modelu. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta.

FAQ

• Czy moduł posiada podświetlenie lub sygnalizację LED? Nie, wskaźnik uszkodzenia oparty jest na mechanicznym elemencie optycznym – czerwone pole pojawia się po zadziałaniu warystora.
• Jaki jest stopień ochrony (IP) tego modułu? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic – standardowo dla aparatury modułowej przyjmuje się IP20, jednak dokładne dane należy sprawdzić w dokumentacji technicznej podstawy.
• Jak często należy wymieniać wkładkę warystorową? Wkładkę wymienia się po zadziałaniu ogranicznika, co sygnalizowane jest czerwonym wskaźnikiem. Nie ma określonego czasu eksploatacji – wymiana następuje tylko w przypadku uszkodzenia.
