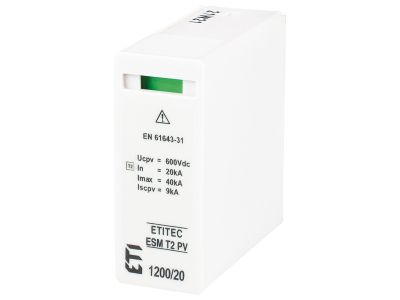

Moduł wymienny ogranicznika przepięć, MOD. ESM T2 PV 600/20 M, PV typ T2 (C) | 002440683 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD. ESM T2 PV 600/20 M (typ T2) to zaawansowane rozwiązanie do ochrony instalacji fotowoltaicznych przed uszkodzeniami spowodowanymi przepięciami atmosferycznymi i łączeniowymi. Przeznaczony do obiektów nieposiadających zewnętrznej instalacji odgromowej, zapewnia skuteczną ochronę przed pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Wbudowane zabezpieczenie termiczne w postaci odłączników w każdym biegunie gwarantuje bezpieczeństwo systemu i zapobiega uszkodzeniom.

• Ochrona przed przepięciami atmosferycznymi i łączeniowymi: Skuteczna ochrona instalacji PV przed uszkodzeniami wynikającymi z pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych.
• Układ Y z warystorami i iskiernikiem: Wewnętrzna konstrukcja z 1 warystorem w każdym biegunie bocznym i 1 iskiernikiem w biegunie środkowym zapewnia kompleksową ochronę przed przepięciami.
• Zabezpieczenie termiczne z odłącznikiem w każdym biegunie: Automatyczne odłączenie uszkodzonego modułu w przypadku przegrzania, minimalizując ryzyko uszkodzenia całej instalacji.
• Moduł wymienny (hot-swap): Szybka wymiana bez konieczności wyłączania instalacji, co skraca czas przestoju i ułatwia konserwację.
• Przeznaczony do instalacji fotowoltaicznych: Zoptymalizowany do ochrony modułów PV w systemach o napięciu znamionowym 600V i prądzie znamionowym 20kA.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej (m.in. PN-EN 61643-11:2019). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Moduł wymienny ogranicznika przepięć MOD. ESM T2 PV 600/20 M znajduje zastosowanie w systemach fotowoltaicznych wymagających skutecznej ochrony przeciwprzepięciowej, szczególnie w obiektach bez zewnętrznej instalacji odgromowej.

• Ochrona instalacji fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie modułów PV w systemach o napięciu znamionowym do 600V.
• Stosowanie w budynkach mieszkalnych, komercyjnych i przemysłowych z instalacjami PV.
• Systemy off-grid i on-grid wymagające niezawodnej ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie należy zamontować w rozdzielnicy lub szafie sterowniczej, zgodnie z zaleceniami producenta – bieguny boczne do przewodów fazowych, biegun środkowy do przewodu ochronnego (PE). Należy zapewnić odpowiednie chłodzenie i unikać miejsc narażonych na bezpośrednie działanie promieni słonecznych. Po montażu przeprowadzić testy sprawdzające poprawność działania ochrony przeciwprzepięciowej.

FAQ

• Czy moduł wymaga zewnętrznej instalacji odgromowej? Nie – ogranicznik ESM T2 PV 600/20 M jest przeznaczony do ochrony instalacji fotowoltaicznych w obiektach bez zewnętrznej instalacji odgromowej, zapewniając skuteczną ochronę przed pośrednimi wyładowaniami atmosferycznymi.
• Jakie zabezpieczenia termiczne posiada moduł? Każdy biegun wyposażony jest w zabezpieczenie termiczne w postaci odłącznika, który automatycznie odcina uszkodzony moduł w przypadku przegrzania.
• Czy moduł można wymieniać w trakcie pracy instalacji? Tak – konstrukcja modułu wymiennego (hot-swap) umożliwia szybką wymianę bez konieczności wyłączania instalacji, co skraca czas przestoju.
