Moduł wymienny ogranicznika przepięć, do sieci IT, MOD. ETITEC C T2 440/20, typ T2 (C) | 002440415 Eti

Alternatywny kod produktu: MOD.ETITEC C T2 440/20

Opis i Kluczowe Cechy

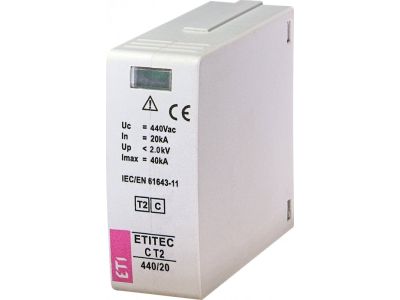

Moduł wymienny ogranicznika przepięć ETITEC C T2 440/20 (symbol 002440415) to urządzenie ochrony Typ 2 (stopień II), przeznaczone do instalacji w sieciach IT. Zaprojektowany do montażu wewnątrz podrozdzielnic na szynie TH35, zapewnia skuteczną ochronę przed przepięciami łączeniowymi i pochodzącymi od wyładowań pośrednich. Dzięki napięciu trwałej pracy 440 V AC i prądowi wyładowczemu 20 kA (wartość znamionowa), skutecznie ogranicza przepięcia w obwodach. Modułowa konstrukcja umożliwia szybką wymianę wkładki warystorowej bez demontażu podstawy.

• Typ T2 (stopień II) zgodny z EN 61643-11 i IEC 61643-11: gwarantuje sprawdzoną ochronę przed przepięciami w drugim stopniu zabezpieczenia instalacji.
• Napięcie trwałej pracy 440 V AC: dedykowany do sieci IT (z izolowanym punktem neutralnym) oraz układów 3-fazowych bez przewodu N.
• Prąd wyładowczy 20 kA: skutecznie odprowadza ładunek przepięciowy, minimalizując ryzyko uszkodzenia odbiorników.
• Optyczny wskaźnik uszkodzenia warystora: czerwony kolor sygnalizuje konieczność wymiany wkładki – szybka kontrola bez przyrządów.
• Modułowa budowa z wymienną wkładką: konserwacja i serwis polegają na wymianie samej wkładki warystorowej – bez konieczności demontażu podstawy zamontowanej na szynie.

Zgodność z Normami

Ogranicznik przepięć ETITEC C T2 440/20 spełnia wymagania normy PN-EN 61643-11:2013, odpowiadającej międzynarodowej normie IEC 61643-11. Produkt jest zgodny z dyrektywą RoHS, co potwierdza eliminację substancji niebezpiecznych dla środowiska.

Zastosowanie

Moduł ETITEC C T2 440/20 znajduje zastosowanie jako drugi stopień ochrony odgromowej i przepięciowej w instalacjach elektrycznych. Rekomendowany do ochrony wrażliwych urządzeń w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona przed przepięciami łączeniowymi oraz pośrednimi wyładowaniami atmosferycznymi w sieciach IT (z izolowanym punktem neutralnym).
• Zabezpieczenie zasilaczy, sterowników PLC, układów automatyki i elektroniki w budynkach przemysłowych i użyteczności publicznej.
• Instalacja w podrozdzielnicach jako uzupełnienie ochronników Typu 1 w obiektach wymagających wielostopniowej ochrony.
• Idealne rozwiązanie do modernizacji istniejących rozdzielnic – wymiana wkładki bez naruszania okablowania podstawy.

Wskazówki Montażowe

Montaż i wymiana modułu powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Moduł mocuje się do szyny TH35. Przed wymianą wkładki należy upewnić się, że wskaźnik sygnalizuje uszkodzenie (kolor czerwony) – dopiero wtedy można bezpiecznie zdemontować wkładkę. Przekrój przewodów przyłączeniowych dobrać zgodnie z projektem instalacji i obciążalnością prądową. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po wymianie wkładki sprawdzić działanie optycznego wskaźnika.

FAQ

• Jak sygnalizowane jest uszkodzenie modułu? Moduł wyposażony jest w optyczny wskaźnik – w przypadku uszkodzenia warystora zmienia kolor na czerwony, co jest widoczne przez przezroczyste okienko w obudowie.
• Czy mogę wymienić tylko wkładkę, czy trzeba demontować podstawę? Dzięki modułowej konstrukcji wymiana polega na wyjęciu uszkodzonej wkładki i włożeniu nowej – podstawa z zaciskami pozostaje na szynie TH35 bez potrzeby ingerencji w okablowanie.
• Jaki stopień ochrony IP ma moduł? Producent nie podaje konkretnego stopnia ochrony dla samego modułu. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic, gdzie to obudowa rozdzielnicy zapewnia wymaganą odporność na kurz i wilgoć (typowe IP2X lub wyższe).
