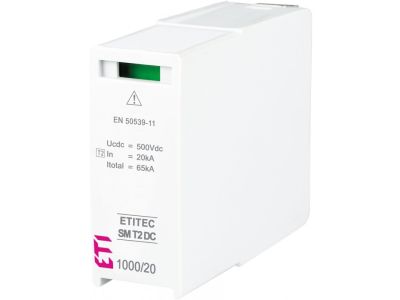

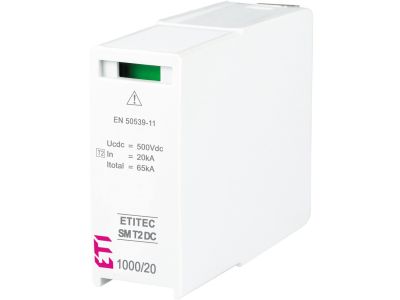

Moduł wymienny ogranicznika przepięć DC, MOD. SM T2 DC 500/20 S, typ T2 (B+C) | 002440730 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD. SM T2 DC 500/20 S typu T2 (B+C) to sprawdzone rozwiązanie do ochrony obwodów prądu stałego o napięciu do 500V DC przed przepięciami łączeniowymi i atmosferycznymi. Wyposażony w warystor w połączeniu z iskiernikiem oraz optyczny wskaźnik stanu pracy, zapewnia skuteczną ochronę instalacji fotowoltaicznych, stacji ładowania pojazdów elektrycznych i innych wrażliwych układów DC. Dzięki modułowej budowie umożliwia szybką wymianę wkładki warystorowej bez demontażu podstawy montażowej na szynie TH35.

• Napięcie znamionowe 500V DC: Zapewnia ochronę obwodów niskonapięciowych prądu stałego, w tym instalacji fotowoltaicznych i systemów magazynowania energii.
• Typ T2 (B+C): Dwustopniowa ochrona – warystor eliminuje przepięcia pośrednie, iskiernik chroni przed udarami piorunowymi i wysokimi napięciami resztkowymi.
• Optyczny wskaźnik uszkodzenia: Zielony kolor sygnalizuje sprawny warystor; brak zielonego koloru wskazuje na konieczność wymiany wkładki warystorowej.
• Element warystor + iskiernik: Wysoka niezawodność i szybka reakcja na przepięcia dzięki połączeniu technologii warystorowej i iskiernikowej.
• Modułowa konstrukcja na szynę TH35: Umożliwia łatwą wymianę wkładki bez demontażu podstawy, co skraca czas konserwacji i obniża koszty eksploatacji.

Zgodność z Normami

Moduł spełnia wymagania normy EN 61643-11:2013 dotyczącej ograniczników przepięć Typ 2, a także jest zgodny z dyrektywą RoHS. Zapewnia ochronę zgodną ze stopniem II według IEC 61643-11, gwarantując bezpieczeństwo i niezawodność w instalacjach DC.

Zastosowanie

Moduł wymienny ogranicznika przepięć MOD. SM T2 DC 500/20 S przeznaczony jest do zabezpieczania wrażliwych obwodów prądu stałego przed skutkami przepięć, zarówno w instalacjach nowych, jak i modernizowanych.

• Ochrona instalacji fotowoltaicznych (PV) – zabezpieczenie paneli, inwerterów i przewodów DC przed przepięciami atmosferycznymi i łączeniowymi.
• Stacje ładowania pojazdów elektrycznych (EV) – ochrona infrastruktury ładowania AC/DC przed udarami napięciowymi.
• Systemy magazynowania energii – zabezpieczenie falowników i akumulatorów przed przepięciami generowanymi podczas ładowania/wyładowania.
• Przemysłowe instalacje DC – ochrona maszyn i urządzeń zasilanych prądem stałym, np. napędów, automatyki przemysłowej.
• Budynki inteligentne – zabezpieczenie układów sterowania, czujników i modułów fotowoltaicznych w systemach BMS.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich przepisów dotyczących prac przy instalacjach elektrycznych. Moduł należy zamontować na szynie TH35, przestrzegając kierunku przepływu prądu (strzałka na module wskazuje poprawną orientację). Po zamontowaniu należy sprawdzić stan wskaźnika optycznego – zielony kolor świadczy o gotowości do pracy. W przypadku awarii (brak wskaźnika) należy wymienić wkładkę warystorową, zachowując odpowiednie środki bezpieczeństwa (odłączenie napięcia, stosowanie izolowanych narzędzi). Regularna konserwacja obejmuje weryfikację działania wskaźnika i ewentualną wymianę wkładki co 5-10 lat w zależności od warunków eksploatacji.

FAQ

• Czym różni się moduł T2 od modułu T1? Moduł T2 (B+C) zapewnia dwustopniową ochronę: warystor chroni przed przepięciami pośrednimi, a iskiernik przed udarami piorunowymi. Moduł T1 (A) stosowany jest głównie w ochronie odgromowej (np. na wejściu budynku) i charakteryzuje się wyższą obciążalnością prądową.
• Jak często należy wymieniać wkładkę warystorową? Częstotliwość wymiany zależy od warunków eksploatacji, jednak zaleca się przegląd co 5-10 lat. Wskaźnik optyczny (zielony kolor) ułatwia monitorowanie stanu wkładki – jego brak sygnalizuje konieczność wymiany.
• Czy moduł można stosować w instalacjach AC? Nie – moduł MOD. SM T2 DC 500/20 S przeznaczony jest wyłącznie do obwodów prądu stałego (DC) o napięciu do 500V. Do ochrony instalacji AC należy stosować ograniczniki Typ 2 o odpowiednich parametrach napięciowych.
