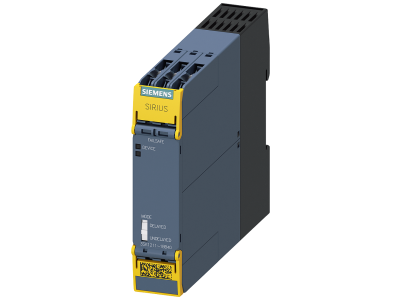

Przekaźnik bezpieczeństwa SIRIUS rozszerzenie wyjścia 4RO z przekaźnikowymi obwodami zwalniającymi | 3SK1211-1BB40 Siemens

Alternatywny kod produktu: 3SK12111BB40

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa SIRIUS 3SK1211-1BB40 to rozszerzenie wyjścia (4RO) dla jednostek podstawowych przekaźników bezpieczeństwa serii 3SK. Urządzenie dostarcza cztery bezpieczne wyjścia przekaźnikowe o zdolności załączania do 5 A w kategorii AC-15, co pozwala na niezawodne odłączanie obwodów sterujących w aplikacjach wymagających podwyższonego poziomu bezpieczeństwa. Napięcie sterujące 24 V DC zapewnia niskonapięciową kontrolę zgodną z typowymi systemami automatyki. Dzięki konstrukcji modułowej łatwo rozszerza istniejące układy bezpieczeństwa bez konieczności wymiany centralnej jednostki.

• Cztery bezpieczne wyjścia AC-15 5 A: umożliwiają podłączenie niezależnych obwodów sterowania (np. styczników, zaworów) z zachowaniem redundancji, zwiększając poziom niezawodności i bezpieczeństwa maszyny.
• Napięcie sterujące 24 V DC: kompatybilne z przemysłowymi zasilaczami i sterownikami PLC, ułatwia integrację w istniejących instalacjach niskonapięciowych.
• Moduł rozszerzający do jednostek podstawowych 3SK1/3SK2: umożliwia szybkie dodanie dodatkowych bezpiecznych wyjść do istniejącego systemu bez modyfikacji okablowania głównego – oszczędność czasu i kosztów.
• Możliwość podłączenia przez łącznik urządzeniowy 3ZY12: pozwala na bezprzewodowe (bez dodatkowego okablowania) połączenie z jednostką podstawową 3SK1/3SK2 przy napięciu sterującym 24 V DC, upraszczając montaż i eliminując ryzyko błędów połączeń.
• Niezawodna technologia przekaźnikowa z obwodami zwalniającymi: zapewnia szybkie i pewne odłączenie obwodów w przypadku zaniku napięcia lub sygnału błędu, kluczowe dla funkcji bezpieczeństwa.

Zgodność z Normami

Przekaźnik bezpieczeństwa SIRIUS 3SK1211-1BB40 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa maszyn. Posiada certyfikację CE oraz spełnia wymagania dyrektyw dotyczących sprzętu elektrycznego i bezpieczeństwa. Urządzenie przeznaczone jest do stosowania w układach bezpieczeństwa o kategorii do SIL 3 (wg IEC 61508) i PL e (wg EN ISO 13849), co potwierdza jego niezawodność w aplikacjach krytycznych.

Zastosowanie

Dzięki możliwości rozbudowy istniejących systemów bezpieczeństwa o dodatkowe bezpieczne wyjścia, przekaźnik 3SK1211-1BB40 znajduje zastosowanie w:

• Sterowaniu obwodami bezpieczeństwa w maszynach przemysłowych – rozszerzenie liczby monitorowanych obwodów zatrzymania awaryjnego, osłon czy czujników.
• Automatyce budynkowej – do bezpiecznego sterowania napędami bram, wind lub systemów wentylacji wymagających redundancji.
• Liniach produkcyjnych – gdzie konieczne jest odłączanie wielu odbiorników (styczników, zaworów) w przypadku naruszenia strefy niebezpiecznej.
• Modernizacji istniejących układów bezpieczeństwa – jako zamiennik dla serii 3TK28, umożliwiający zwiększenie liczby bezpiecznych wyjść bez przeprojektowywania całego systemu.

Wskazówki Montażowe

Montaż przekaźnika bezpieczeństwa 3SK1211-1BB40 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie montażowej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu obciążenia. Moment dokręcania zacisków oraz instrukcje dotyczące podłączenia łącznika urządzeniowego 3ZY12 (jeśli stosowany) – należy postępować według dokumentacji technicznej producenta.

FAQ

• Jakie napięcie sterujące jest wymagane dla tego przekaźnika? Przekaźnik 3SK1211-1BB40 pracuje z napięciem sterującym 24 V DC. Zasilanie należy doprowadzić zgodnie ze schematem podanym w dokumentacji.
• Ile bezpiecznych wyjść posiada to rozszerzenie? Urządzenie oferuje cztery bezpieczne wyjścia przekaźnikowe o zdolności załączania 5 A w kategorii AC-15. Wyjścia te są przeznaczone do sterowania obwodami bezpieczeństwa.
• Czy można podłączyć to rozszerzenie bezpośrednio do jednostki podstawowej bez okablowania? Tak, przy napięciu sterującym 24 V DC istnieje możliwość zastosowania łącznika urządzeniowego 3ZY12, który pozwala na mechaniczne i elektryczne połączenie bez dodatkowego okablowania – pod warunkiem, że jednostka podstawowa również pracuje na 24 V DC.
