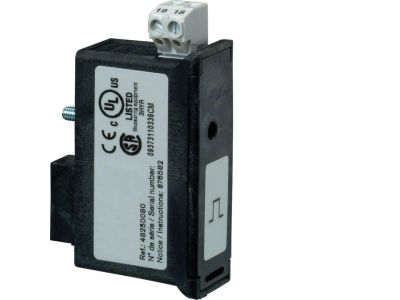

Moduł wyjść impulsowych SM103E, Agardio.measure | SM201 Hager

Opis i Kluczowe Cechy

Moduł wyjść impulsowych SM103E o symbolu SM201 marki Agardio.measure to dedykowane urządzenie służące do generowania sygnałów impulsowych w systemach pomiarowych i automatyki budynkowej. Zastosowany w nim interfejs wyjściowy pozwala na bezpośrednie przekazywanie informacji o przepływie energii do układów zliczających, styczników lub sterowników PLC, co umożliwia precyzyjne monitorowanie zużycia oraz zdalne zarządzanie obciążeniami.

• Wyjście impulsowe (standard S0): Umożliwia przesyłanie sygnałów proporcjonalnych do mierzonej energii, co pozwala na dokładne zliczanie i analizę zużycia w systemach BMS lub inteligentnym opomiarowaniu.
• Kompatybilność z licznikami energii: Moduł współpracuje z urządzeniami wyposażonymi w wyjście impulsowe, co ułatwia integrację z istniejącą infrastrukturą pomiarową.
• Napięcie zasilania (brak w danych – ogólnie): Urządzenie przeznaczone do montażu w szafach sterowniczych, typowo zasilane napięciem stałym lub zmiennym (szczegóły w dokumentacji producenta).
• Montaż na szynie DIN TH35: Umożliwia szybki i bezpieczny montaż w rozdzielnicach oraz szafach sterowniczych, oszczędzając miejsce i czas instalacji.
• Sygnalizacja LED aktywności impulsów: Wbudowana dioda informuje o poprawnym działaniu wyjścia, co ułatwia diagnostykę podczas uruchamiania i eksploatacji.

Zgodność z Normami

Moduł wyjść impulsowych SM103E (SM201) został zaprojektowany zgodnie z obowiązującymi europejskimi dyrektywami oraz standardami bezpieczeństwa. Posiada oznakowanie CE, co potwierdza jego zgodność z wymogami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Zalecamy zapoznanie się z pełną dokumentacją techniczną producenta w celu uzyskania szczegółowych informacji o normach.

Zastosowanie

Moduł SM103E znajduje zastosowanie wszędzie tam, gdzie konieczne jest przetworzenie sygnału pomiarowego na impulsy sterujące lub zliczające. Dzięki swojej konstrukcji doskonale sprawdza się w systemach automatyki budynkowej oraz przemyśle.

• Monitorowanie zużycia energii elektrycznej w budynkach mieszkalnych, biurowych i przemysłowych – współpraca z licznikami energii wyposażonymi w wyjście impulsowe.
• Generowanie impulsów do styczników, przekaźników lub modułów wykonawczych w celu realizacji odciążania sieci (np. sterowanie odbiornikami o dużej mocy w godzinach szczytu).
• Integracja z systemami PLC oraz inteligentnymi sterownikami budynkowymi (BMS) w celu zliczania impulsów i raportowania zużycia.
• Sygnalizacja przekroczenia zadanych progów mocy – wykorzystanie wyjścia impulsowego do wysterowania sygnalizatorów lub alarmów.

Wskazówki Montażowe

Montaż i podłączenie modułu wyjść impulsowych SM103E powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania zacisków śrubowych należy stosować zgodnie z danymi producenta, a przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Zapewnij odpowiednią wentylację wokół modułu, aby uniknąć przegrzewania.

FAQ

• Czy moduł SM103E posiada wbudowane podświetlenie sygnalizujące pracę? Tak, urządzenie wyposażone jest w diodę LED, która sygnalizuje generowanie impulsów na wyjściu – ułatwia to wizualną kontrolę działania podczas diagnostyki.
• Jaki stopień ochrony ma ten moduł? W dokumentacji producenta nie podano konkretnego stopnia IP. Ze względu na przeznaczenie do montażu wewnątrz rozdzielnic, standardowo przyjmuje się dla tego typu aparatury stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią).
• W jakim trybie pracy działa wyjście impulsowe? Wyjście impulsowe modułu pracuje w trybie normalnie otwartym (NO) – standardowym dla sygnalizacji S0. Każdy impuls odpowiada zadanej ilości energii, co umożliwia precyzyjne zliczanie przez układy zewnętrzne.
