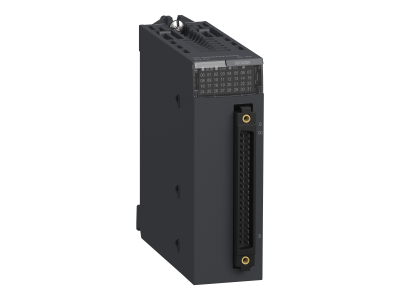

Moduł wyjść dyskretnych M340 32 wyjścia stały 24VDC logika dodatnia | BMXDDO3202K Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjść dyskretnych BMXDDO3202K z rodziny M340 to zaawansowane urządzenie sterownika PLC zapewniające 32 niezależne wyjścia cyfrowe o napięciu stałym 24 VDC z logiką dodatnią. Taka liczba wyjść pozwala na równoczesne sterowanie wieloma odbiornikami w systemie automatyki, a zastosowanie logiki dodatniej ułatwia integrację z typowymi obwodami sterowania. Moduł przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych.

• 32 wyjścia dyskretne: zapewniają możliwość sterowania dużą liczbą odbiorników (np. styczników, przekaźników, diod LED) bez konieczności stosowania dodatkowych modułów rozszerzających.
• Napięcie wyjściowe 24 VDC: powszechnie stosowane w automatyce przemysłowej – umożliwia bezpieczną i stabilną pracę z typowymi urządzeniami wykonawczymi.
• Logika dodatnia: wyjścia podają potencjał dodatni (+24 VDC) w stanie aktywnym, co upraszcza podłączenie i jest zgodne z konwencją większości sterowników PLC.
• Konstrukcja modułowa M340: łatwe łączenie z innymi modułami rodziny M340, oszczędność miejsca w szafie i elastyczna konfiguracja systemu.
• Praca w systemie sterowania: moduł komunikuje się z jednostką centralną przez magistralę wewnętrzną, zapewniając szybką i niezawodną transmisję sygnałów.

Zgodność z Normami

Moduł BMXDDO3202K został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości obowiązującymi w automatyce przemysłowej. Posiada oznaczenie CE, co potwierdza zgodność z odpowiednimi dyrektywami. Producent rekomenduje stosowanie urządzenia w instalacjach spełniających wymagania norm dla szaf sterowniczych i rozdzielnic niskiego napięcia.

Zastosowanie

Moduł wyjść dyskretnych BMXDDO3202K znajduje zastosowanie w systemach sterowania i automatyki budynkowej oraz przemysłowej, wszędzie tam gdzie wymagane jest niezawodne załączanie sygnałów cyfrowych.

• Sterowanie stycznikami i przekaźnikami w rozdzielnicach maszyn i linii produkcyjnych.
• Wysyłanie sygnałów do urządzeń wykonawczych, takich jak zawory elektromagnetyczne, siłowniki czy lampki sygnalizacyjne.
• Komunikacja z przekaźnikami programowalnymi oraz PLC w systemach automatyki budynkowej (np. sterowanie oświetleniem, klimatyzacją).
• Zastosowanie w węzłach I/O jako rozszerzenie liczby wyjść w istniejącym systemie sterowania.

Wskazówki Montażowe

Montaż modułu BMXDDO3202K musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w szafie sterowniczej. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (zalecane przez producenta rodziny M340). Przed podłączeniem należy sprawdzić przekrój przewodów – dobrać go do przewidywanego obciążenia prądowego wyjść (zgodnie z dokumentacją techniczną). Momenty dokręcania zacisków oraz sposób okablowania wykonać ściśle według instrukcji dostarczonej przez producenta. Po zakończeniu montażu przed włączeniem napięcia sprawdzić poprawność wszystkich połączeń.

FAQ

• Jakie jest maksymalne obciążenie prądowe pojedynczego wyjścia? W dostarczonych danych nie podano wartości prądu znamionowego wyjścia. Należy zapoznać się z pełną dokumentacją techniczną modułu BMXDDO3202K, która zawiera szczegółowe parametry obciążalności prądowej dla wyjść stałych 24 VDC.
• Czy wyjścia są zabezpieczone przed zwarciem? Moduł posiada wewnętrzne zabezpieczenia typowe dla urządzeń tej klasy, jednak szczegółowy opis zabezpieczeń znajduje się w karcie katalogowej producenta. Zaleca się stosowanie zewnętrznych bezpieczników na obwodach wyjściowych.
• Jaką rolę pełni logika dodatnia w podłączeniu? Logika dodatnia oznacza, że wyjście w stanie aktywnym podaje napięcie +24 VDC względem wspólnego minusa (0V). Odbiornik należy włączyć między wyjście a masę (0V). Jest to najczęściej stosowany standard w sterownikach PLC, co ułatwia projektowanie obwodów.
