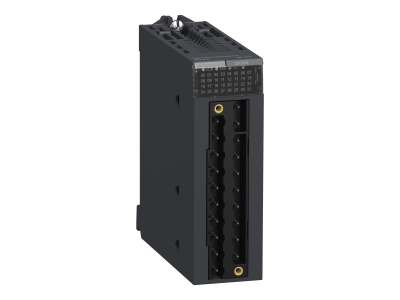

Moduł wyjść dyskretnych M340 16 wyjść stały 24VDC logika dodatnia | BMXDDO1602 Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjść dyskretnych BMXDDO1602 firmy Schneider Electric jest dedykowany do systemu sterowania Modicon M340. Urządzenie oferuje 16 wyjść cyfrowych o napięciu 24 VDC z logiką dodatnią, co umożliwia precyzyjne sterowanie odbiornikami w układach automatyki. Dzięki kompaktowej, modułowej budowie pozwala na elastyczną rozbudowę szaf sterowniczych bez zbędnej rozbudowy infrastruktury.

• 16 wyjść dyskretnych: Duża liczba kanałów umożliwia jednoczesne sterowanie wieloma urządzeniami wykonawczymi, takimi jak styczniki, zawory czy sygnalizatory, przy zachowaniu oszczędności miejsca.
• Napięcie zasilania wyjść 24 VDC: Standardowe napięcie stałe w automatyce przemysłowej zapewnia kompatybilność z większością siłowników i przekaźników, upraszczając projektowanie szafy sterowniczej.
• Logika dodatnia: Wyjście jest aktywne w stanie wysokim (logiczna 1), co ułatwia programowanie i diagnostykę w środowisku Unity Pro / EcoStruxure Control Expert.
• Integracja z systemem M340: Moduł jest zaprojektowany do bezpośredniego podłączenia do magistrali sterownika, co skraca czas instalacji i zapewnia niezawodną komunikację.
• Wyjścia typu stałego (tranzystorowe): Szybkie przełączanie bez mechanicznych styków zwiększa trwałość i niezawodność w aplikacjach o dużej częstotliwości przełączeń.

Zgodność z Normami

Moduł BMXDDO1602 został wyprodukowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja spełnia standardy środowiskowe obowiązujące w automatyce przemysłowej. Szczegółowe informacje dotyczące zgodności z poszczególnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł wyjść dyskretnych przeznaczony jest do sterowania urządzeniami niskiego napięcia stałego w systemach sterowania maszyn i linii produkcyjnych. Sprawdzi się w aplikacjach wymagających wielu kanałów wyjściowych w ramach jednego sterownika.

• Sterowanie siłownikami pneumatycznymi i elektromagnetycznymi (zawory, przepustnice).
• Podawanie impulsów do styczników i przekaźników w szafach rozdzielczych.
• Sygnalizacja stanów procesowych za pomocą lampek kontrolnych lub paneli operatorskich.
• Integracja z układami PLC w ramach rozproszonej automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż oraz podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania sterownika i wszystkich obwodów zewnętrznych. Moduł instaluje się w systemie M340 zgodnie z dokumentacją producenta – przewidziany jest montaż na szynie DIN lub w szafie sterowniczej. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobrać według zaleceń podanych w karcie katalogowej używanego akcesorium przyłączeniowego.

FAQ

• Czy moduł BMXDDO1602 wymaga zewnętrznego zasilania 24 VDC? Tak, napięcie 24 VDC jest niezbędne do zasilania wyjść. Sterownik M340 zapewnia zasilanie dla modułu poprzez magistralę, natomiast obwody wykonawcze wymagają osobnego źródła 24 VDC zgodnego z parametrami obciążenia.
• Co oznacza logika dodatnia w tym module? Logika dodatnia oznacza, że wyjście jest aktywne (stan wysoki) po pojawieniu się sygnału sterującego ze sterownika. Jest to standardowe rozwiązanie ułatwiające podłączenie do układów cyfrowych.
• Jaka jest liczba wyjść i ich typ? Moduł posiada 16 wyjść dyskretnych typu stałego (tranzystorowe), przystosowanych do napięcia 24 VDC. Każde wyjście może sterować obciążeniem o maksymalnym prądie określonym w dokumentacji technicznej – zalecamy sprawdzenie karty katalogowej przed projektowaniem.
