Moduł wyjść cyfrowych, XN-322-16DO-P05 | 178787 Eaton

Alternatywny kod produktu: XN-322-16DO-P05

Opis i Kluczowe Cechy

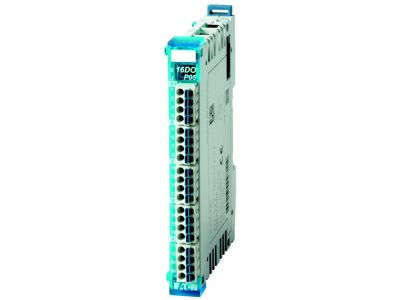

Moduł wyjść cyfrowych XN-322-16DO-P05 (symbol 178787) to urządzenie wyposażone w szesnaście wyjść 24 V DC o obciążalności 0,5 A każde. Przeznaczony do niezawodnego sterowania sygnałami w systemach automatyki, łączy precyzję cyfrowego sterowania z wbudowanymi funkcjami ochronnymi i diagnostycznymi.

• Szesnaście wyjść 24 V DC / 0,5 A: Umożliwia jednoczesne sterowanie wieloma odbiornikami o niskim poborze mocy, zapewniając elastyczność w projektowaniu układów sterowania.
• Zabezpieczenie przed zwarciem: Chroni moduł oraz podłączone urządzenia przed uszkodzeniem w przypadku awarii, zwiększając bezpieczeństwo i niezawodność instalacji.
• Diagnostyka podnapięcia dla dwóch szyn zasilających: Monitoruje stan napięcia zasilania, umożliwiając szybkie wykrycie spadków napięcia i zapobiegając nieprawidłowej pracy układu.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich i posiada certyfikację CE. Zastosowano standardowe rozwiązania konstrukcyjne zgodne z dyrektywami dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania.

Zastosowanie

Moduł wyjść cyfrowych XN-322-16DO-P05 znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne sterowanie sygnałami 24 V DC.

• Sterowanie przekaźnikami, stycznikami i siłownikami w szafach sterowniczych.
• Wysyłanie sygnałów do układów PLC i sterowników logicznych.
• Zasilanie wskaźników LED oraz elementów sygnalizacyjnych.
• Rozproszone systemy I/O w automatyce linii produkcyjnych i procesów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy moduł posiada zabezpieczenie przed zwarciem? Tak, każde wyjście jest zabezpieczone przed zwarciem, co chroni moduł i podłączone urządzenia przed uszkodzeniem.
• Jak działa diagnostyka podnapięcia? Moduł monitoruje napięcie na dwóch szynach zasilających. W przypadku spadku poniżej wartości progowej generowany jest sygnał ostrzegawczy, umożliwiający szybką reakcję.
• Jakie są parametry wyjść? Każde z szesnastu wyjść pracuje z napięciem 24 V DC i prądem maksymalnym 0,5 A.
