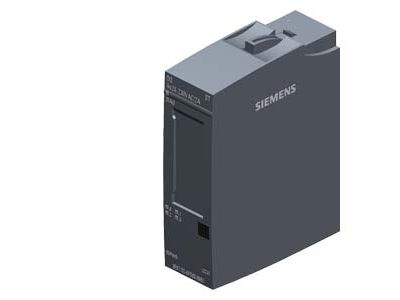

Moduł wyjść cyfrowych SIMATIC ET 200SP, DQ 4x24..230VAC/2A typ B1 CC41 | 6ES7132-6FD00-0BB1 Siemens

Alternatywny kod produktu: 6ES71326FD000BB1

Opis i Kluczowe Cechy

Moduł wyjść cyfrowych SIMATIC ET 200SP o symbolu 6ES7132-6FD00-0BB1 (typ B1 CC41) to komponent systemu peryferii rozproszonych przeznaczony do sterowania odbiornikami prądu przemiennego. Wyposażony w 4 wyjścia o zakresie napięcia 24…230 V AC i prądzie znamionowym 2 A na kanał, zapewnia uniwersalność zastosowań oraz bezpieczną pracę w obwodach o umiarkowanym obciążeniu.

• 4 wyjścia cyfrowe: Pozwalają na jednoczesne sterowanie wieloma odbiornikami, oszczędzając miejsce w szafie sterowniczej.
• Napięcie 24…230 V AC: Szeroki zakres napięcia zasilania odbiorników – kompatybilność z instalacjami niskiego i standardowego napięcia sieciowego.
• Prąd znamionowy 2 A na kanał: Umożliwia bezpośrednie załączanie cewek styczników, przekaźników, lamp sygnalizacyjnych i małych silników bez dodatkowych wzmacniaczy.
• Typ B1 CC41: Specyficzna konfiguracja modułu dostosowana do wymogów systemu ET 200SP, gwarantująca łatwą integrację i niezawodność.

Zgodność z Normami

Moduł jest zgodny z europejskimi normami bezpieczeństwa i standardami obowiązującymi w automatyce przemysłowej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczony do montażu w systemie SIMATIC ET 200SP zgodnie z dokumentacją producenta.

Zastosowanie

Moduł wyjść cyfrowych SIMATIC ET 200SP sprawdza się w różnorodnych aplikacjach sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie siłownikami, zaworami i przepustnicami w instalacjach HVAC.
• Załączanie oświetlenia, sygnalizacji dźwiękowej i świetlnej w systemach alarmowych.
• Wysyłanie sygnałów do styczników i przekaźników w szafach rozdzielczych.
• Integracja z nadrzędnymi sterownikami PLC w sieciach PROFINET lub PROFIBUS (w ramach systemu ET 200SP).

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania i zabezpieczeniu przed przypadkowym załączeniem. Moduł przeznaczony jest do montażu w standardowym systemie szyny nośnej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia (max. 2 A na kanał). Momenty dokręcania śrub zacisków oraz szczegółowe wytyczne dotyczące konfiguracji znajdują się w dokumentacji technicznej producenta.

FAQ

• Jaki zakres napięcia wyjściowego ma moduł? Moduł obsługuje napięcie od 24 V AC do 230 V AC, co pozwala na pracę z różnymi odbiornikami prądu przemiennego.
• Czy moduł posiada zabezpieczenie przeciążeniowe na wyjściach? W dostarczonych danych nie określono szczegółowego zabezpieczenia – zaleca się stosowanie zewnętrznych zabezpieczeń nadprądowych (bezpieczników) odpowiednich dla prądu 2 A na kanał.
• Czy moduł jest kompatybilny ze starszymi wersjami systemu ET 200SP? Moduł typu B1 CC41 jest przeznaczony do współpracy z aktualną linią SIMATIC ET 200SP – przed zakupem należy zweryfikować zgodność z konkretną konfiguracją w dokumentacji Siemens.
