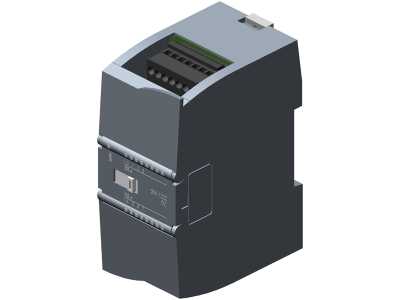

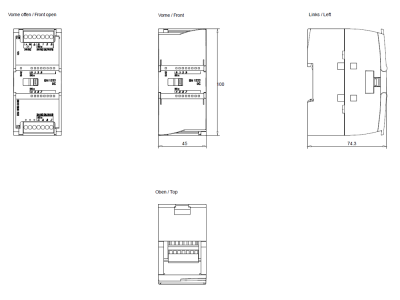

Moduł wyjść binarnych SM 1222, 8 wyjść binarnych 24VDC, wyjścia tranzystorowe 0.5A, SIMATIC S7-1200 | 6ES7222-1BF32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SM 1222 o numerze katalogowym 6ES7222-1BF32-0XB0 to zaawansowane rozszerzenie dedykowane dla systemów automatyki opartej na sterownikach SIMATIC S7-1200. Urządzenie oferuje 8 wyjść cyfrowych typu tranzystorowego, które charakteryzują się wysoką niezawodnością oraz szybkością przełączania w porównaniu do tradycyjnych wyjść przekaźnikowych. Każde z wyjść pracuje przy napięciu znamionowym 24V DC (prąd stały) i pozwala na obciążenie prądem o natężeniu do 0,5 A na kanał. Dzięki zastosowaniu technologii tranzystorowej, moduł idealnie nadaje się do sterowania elementami wykonawczymi wymagającymi częstego przełączania bez ryzyka zużycia mechanicznego styków.

• 8 wyjść binarnych: Pozwala na precyzyjne sterowanie ośmioma niezależnymi obwodami wykonawczymi.
• Wyjścia tranzystorowe: Zapewniają długą żywotność i minimalne czasy odpowiedzi układu.
• Prąd wyjściowy 0,5 A: Optymalna wartość dla większości cewek elektrozaworów, przekaźników pomocniczych oraz sygnalizatorów optycznych.
• Kompaktowa obudowa: Modułowa konstrukcja systemu S7-1200 pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy SIEMENS. Moduł SM 1222 spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikaty dopuszczające go do pracy w trudnych warunkach przemysłowych. Urządzenie jest zgodne z normami CE oraz wymaganiami dotyczącymi bezpieczeństwa systemów sterowania, co gwarantuje stabilną pracę w systemach automatyki budynkowej i przemysłowej.

Zastosowanie

Moduł SM 1222 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania, gdzie wymagana jest rozbudowa bazowej konfiguracji sterownika PLC. Jest niezastąpiony w aplikacjach takich jak:

• Sterowanie pracą siłowników pneumatycznych i hydraulicznych poprzez elektrozawory.
• Obsługa sygnalizacji stanów pracy maszyn (kolumny świetlne, syreny).
• Integracja z systemami transportu bliskiego i liniami montażowymi.
• Zarządzanie oświetleniem i prostymi napędami w automatyce budynkowej.

Warto pamiętać, że moduł ten jest kompatybilny z jednostkami centralnymi takimi jak CPU 1212C (obsługa do 2 modułów), a także CPU 1214C, 1215C i 1217C, które pozwalają na podłączenie do 8 modułów sygnałowych z prawej strony jednostki.

Wskazówki Montażowe

Montaż modułu SM 1222 jest intuicyjny i odbywa się poprzez zatrzaśnięcie urządzenia na standardowej szynie DIN 35 mm. Moduł należy zainstalować z prawej strony jednostki centralnej CPU lub innego modułu sygnałowego. Połączenie elektryczne z magistralą komunikacyjną sterownika realizowane jest za pomocą zintegrowanego złącza suwakowego. Podczas okablowania należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i odporność na wibracje. Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia 0,5 A, co zapobiega spadkom napięcia i przegrzewaniu się instalacji.

FAQ

• Czy moduł SM 1222 współpracuje ze sterownikiem S7-1211C? Nie, jednostka CPU 1211C nie posiada możliwości rozbudowy o moduły sygnałowe montowane z prawej strony. Dla tego modelu przewidziano jedynie płytki sygnałowe (Signal Boards) montowane na froncie.
• Jaki jest typ wyjść w tym module? Moduł posiada wyjścia tranzystorowe (source), co oznacza, że podają one potencjał dodatni 24V DC na odbiornik.
• Czy wyjścia są zabezpieczone przed zwarciem? Tak, standardowe moduły wyjść tranzystorowych Siemens posiadają wbudowane zabezpieczenia elektroniczne chroniące układ przed przeciążeniem.
