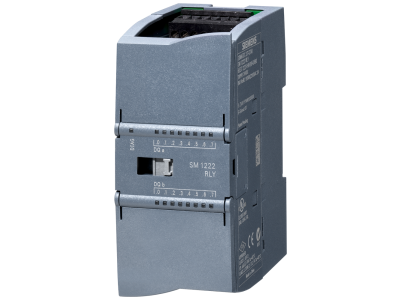

Moduł wyjść binarnych SM 1222, 16 wyjść przekaźnikowych, 2A, SIMATIC S7-1200 | 6ES7222-1HH32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SM 1222 o numerze katalogowym 6ES7222-1HH32-0XB0 to zaawansowane rozszerzenie dedykowane dla sterowników PLC z rodziny SIMATIC S7-1200 firmy Siemens. Urządzenie to oferuje 16 niezależnych wyjść przekaźnikowych, co pozwala na bezpośrednie sterowanie elementami wykonawczymi o znacznym poborze prądu. Każde z wyjść charakteryzuje się obciążalnością prądową wynoszącą 2A, co umożliwia załączanie cewek styczników, elektrozaworów oraz sygnalizatorów bez konieczności stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach.

• Wysoka gęstość upakowania: 16 kanałów wyjściowych w jednym module pozwala na oszczędność miejsca na szynie DIN.
• Separacja galwaniczna: Wyjścia przekaźnikowe zapewniają bezpieczną izolację elektryczną między obwodami sterowania a obwodami wykonawczymi.
• Elastyczność prądowa: Prąd obciążenia do 2A na kanał pozwala na pracę z różnorodnymi odbiornikami AC i DC.
• Diagnostyka LED: Czytelne wskaźniki stanu na panelu frontowym umożliwiają szybką weryfikację pracy każdego kanału.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach środowiskowych. Moduł SM 1222 spełnia wymagania normy EN 61131-2 dotyczącą sterowników programowalnych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Urządzenie jest również dopuszczone do użytku w aplikacjach morskich oraz strefach zagrożonych wybuchem zgodnie z odpowiednimi atestami (np. cULus, FM, ATEX), zależnie od aktualnej rewizji sprzętowej.

Zastosowanie

Moduł SM 1222 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Dzięki 16 wyjściom przekaźnikowym idealnie nadaje się do:

• Sterowania oświetleniem i systemami HVAC w inteligentnych budynkach.
• Zarządzania pracą silników poprzez sterowanie cewkami styczników w układach rozruchowych.
• Obsługi systemów nawadniania i dozowania w rolnictwie oraz przemyśle spożywczym.
• Integracji z systemami bezpieczeństwa i sygnalizacji stanów alarmowych.

Warto pamiętać, że moduł montowany jest z prawej strony jednostki centralnej CPU. Liczba obsługiwanych modułów zależy od modelu jednostki centralnej: CPU 1212C obsługuje do dwóch modułów, natomiast jednostki CPU 1214C, 1215C oraz 1217C pozwalają na podłączenie do ośmiu modułów rozszerzeń.

Wskazówki Montażowe

Montaż modułu SM 1222 powinien odbywać się na standardowej szynie DIN 35 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie sterownika jest odłączone. Moduł łączy się z jednostką centralną lub poprzednim modułem za pomocą zintegrowanej magistrali bocznej (suwak blokujący). Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych, aby zapewnić trwały kontakt elektryczny. Należy przestrzegać dopuszczalnego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia terminali. Ze względu na charakterystykę wyjść przekaźnikowych, przy sterowaniu obciążeniami indukcyjnymi (np. cewki przekaźników DC), zaleca się stosowanie diod usprawniających lub układów RC w celu ochrony styków przed łukiem elektrycznym.

FAQ

• Czy moduł SM 1222 wymaga zewnętrznego zasilania? Tak, moduł wymaga podłączenia zasilania pomocniczego dla obwodów wyjściowych, zgodnie ze schematem podłączenia zawartym w dokumentacji technicznej.
• Czy mogę mieszać napięcia AC i DC na wyjściach? Wyjścia przekaźnikowe są bezpotencjałowe, jednak należy sprawdzić w dokumentacji technicznej dopuszczalne różnice potencjałów między grupami wyjść.
• Czy moduł współpracuje z CPU 1211C? Nie, jednostka centralna SIMATIC S7-1211C nie obsługuje modułów rozszerzeń montowanych z prawej strony. Dla tego modelu dostępne są jedynie płytki sygnałowe (Signal Boards) montowane na froncie.
