Moduł wyjść binarnych SIMATIC S7-1500 | 6ES7526-2BF00-0AB0 Siemens

Alternatywny kod produktu: 6ES75262BF000AB0

Opis i Kluczowe Cechy

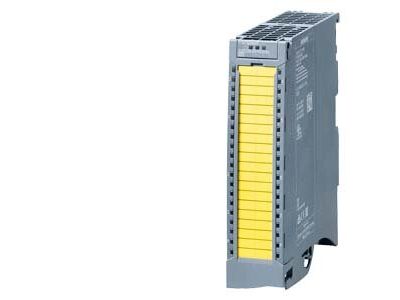

Siemens SIMATIC S7-1500 moduł wyjść binarnych F-DQ 8x 24V DC 2A PPM PROFIsafe (symbol 6ES7526-2BF00-0AB0) to bezpieczne wyjście cyfrowe o szerokości 35 mm, przeznaczone do pracy w systemie ET 200MP. Osiąga poziom bezpieczeństwa PL e (ISO 13849-1) i SIL3 (IEC 61508), co gwarantuje niezawodne sterowanie w aplikacjach krytycznych dla bezpieczeństwa.

• 8 wyjść 24V DC, 2A PPM (każdy kanał): możliwość bezpośredniego sterowania siłownikami z zabezpieczeniem przed zwarciem i przeciążeniem, przy jednoczesnej izolacji galwanicznej peryferii.
• Poziom bezpieczeństwa PL e / SIL3: spełnienie najwyższych wymagań norm bezpieczeństwa funkcjonalnego, umożliwia stosowanie w maszynach i instalacjach o podwyższonym ryzyku.
• Szerokość 35 mm (2 jednostki modułowe): kompaktowa obudowa oszczędza miejsce w rozdzielnicy, ułatwia rozbudowę systemu.
• Komunikacja PROFIsafe: bezpieczna wymiana danych z CPU S7-1500 przez PROFIBUS lub PROFINET – eliminuje dodatkowe okablowanie i redukuje koszty.
• Wbudowana diagnostyka LED: szybkie lokalizowanie błędów na module, co skraca czas przestoju i ułatwia serwis.

Zgodność z Normami

Moduł spełnia wymagania norm bezpieczeństwa funkcjonalnego ISO 13849-1 (poziom osiągalny PL e) oraz IEC 61508 (poziom SIL3). Posiada certyfikację CE i jest przeznaczony do pracy w systemach automatyki zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Moduł wyjść binarnych F-DQ 8x 2A PPM znajduje zastosowanie w systemach bezpieczeństwa maszyn i instalacji przemysłowych, gdzie wymagane jest sterowanie siłownikami z redundancją i diagnostyką.

• Sterowanie zaworami bezpieczeństwa i stycznikami w obwodach bezpieczeństwa maszyn
• Impulsy do przekaźników bezpieczeństwa i modułów logiki bezpieczeństwa
• Sygnalizacja stanów krytycznych i alarmów w systemach automatyki
• Integracja z rozproszonymi peryferiami ET 200MP w konfiguracjach centralnych i decentralnych

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z dokumentacją producenta do prądu obciążenia (max. 2 A na kanał). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub zacisków – zgodnie z instrukcją (typowa wartość 0,5 Nm).

FAQ

• Czy moduł posiada wskaźniki stanu (podświetlenie/LED)? Tak, każdy kanał wyposażony jest w diodę LED sygnalizującą stan wyjścia (załączony/wyłączony/usterka).
• Jaki jest stopień ochrony modułu? Stopień ochrony IP20 – przeznaczony do montażu w suchych pomieszczeniach w szafie sterowniczej.
• Co oznacza tryb pracy PPM? PPM (Peripheral Power Module) oznacza, że wyjście zasilane jest z osobnego obwodu peryferyjnego, co zapewnia izolację galwaniczną i możliwość wyłączenia zasilania siłowników przy zachowaniu komunikacji z CPU.
