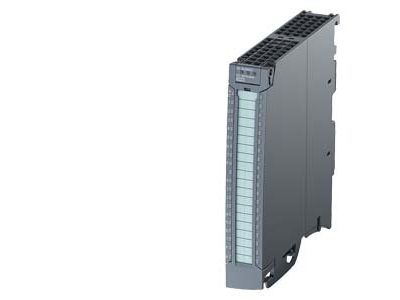

Moduł wyjść binarnych SIMATIC S7-1500 | 6ES7522-1BH10-0AA0 Siemens

Alternatywny kod produktu: 6ES75221BH100AA0

Opis i Kluczowe Cechy

Siemens SIMATIC S7-1500, moduł wyjść binarnych DQ16xDC 24V/0.5A BA (indeks 6ES7522-1BH10-0AA0) to cyfrowy moduł wyjściowy oferujący 16 kanałów (w grupach po 8) o napięciu 24 V DC i prądzie 0,5 A na kanał. Maksymalny prąd grupy wynosi 4 A. Moduł wspiera bezpieczne wyłączanie grup obciążenia do poziomu SIL2 według EN IEC 62061:2021 oraz Category 3 / PL d według EN ISO 13849-1:2015. Stopień ochrony IP20 zapewnia ochronę przed pyłem i dotykiem w typowych rozdzielnicach. Dzięki kompatybilności z systemami S7-1500 oraz ET 200MP umożliwia łatwą integrację i skalowalność w aplikacjach automatyki przemysłowej.

• 16 kanałów wyjściowych (w grupach po 8, 4 A na grupę): umożliwia jednoczesne sterowanie wieloma odbiornikami, zwiększając elastyczność projektowania układów sterowania.
• Napięcie 24 V DC i prąd 0,5 A na kanał: zapewnia niezawodne sterowanie przekaźnikami, zaworami i sygnalizatorami w standardowych szafach sterowniczych.
• Wsparcie bezpiecznego wyłączania grup obciążenia (SIL2 / PL d): gwarantuje wysoki poziom bezpieczeństwa funkcjonalnego w maszynach i instalacjach przemysłowych.
• Stopień ochrony IP20: chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm i dotykiem palcem, co ułatwia pracę w typowych warunkach rozdziału energii.
• Kompatybilność z SIMATIC S7-1500 i ET 200MP: umożliwia szybką integrację z istniejącą infrastrukturą, skalowalność oraz krótkie czasy cykli komunikacyjnych.

Zgodność z Normami

Moduł spełnia wymagania norm bezpieczeństwa funkcjonalnego EN IEC 62061:2021 (SIL2) oraz EN ISO 13849-1:2015 (Category 3 / PL d). Posiada certyfikat CE.

Zastosowanie

Moduł wyjść binarnych SIMATIC S7-1500 DQ16xDC 24V/0.5A BA znajduje zastosowanie w rozproszonych systemach I/O, szczególnie w automatyce przemysłowej i budynkowej, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo funkcjonalne.

• Sterowanie siłownikami, zaworami i przekaźnikami w liniach produkcyjnych i maszynach.
• Sygnalizacja stanu pracy urządzeń za pomocą lampek kontrolnych lub wyświetlaczy.
• Wysyłanie impulsów do styczników i przekaźników w systemach bezpieczeństwa i sterowania.
• Integracja z PLC S7-1500 w rozproszonych stacjach ET 200MP do uniwersalnych zastosowań automatyki.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z dokumentacją producenta, uwzględniając maksymalny prąd grupy (4 A). Zaciski dokręcać z momentem zalecanym w instrukcji produktu.

FAQ

• Jaki jest stopień ochrony modułu? Stopień ochrony IP20.
• Czy moduł obsługuje bezpieczne wyłączanie grup obciążenia? Tak, do poziomu SIL2 według EN IEC 62061:2021 oraz Category 3 / PL d według EN ISO 13849-1:2015.
• Jakie jest napięcie zasilania i prąd na kanał? Napięcie 24 V DC, prąd 0,5 A na kanał, maksymalny prąd grupy 4 A.
