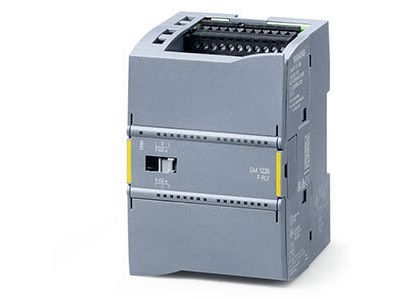

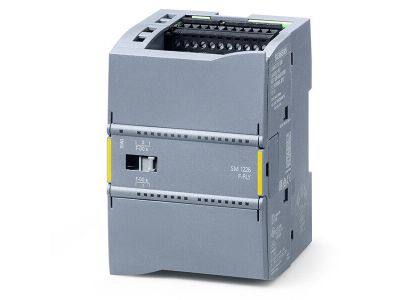

Moduł wyjść binarnych SIMATIC S7-1200F FAIL-SAFE SM 1226, 2 wyjścia przekaźnikowe 5A maks kateg bezp | 6ES7226-6RA32-0XB0 Siemens

Alternatywny kod produktu: 6ES72266RA320XB0

Opis i Kluczowe Cechy

Moduł wyjść binarnych SIMATIC S7-1200F SM 1226 o numerze katalogowym 6ES7226-6RA32-0XB0 to zaawansowany komponent systemowy zaprojektowany z myślą o realizacji funkcji bezpieczeństwa w nowoczesnych układach automatyki przemysłowej. Urządzenie oferuje dwa niezależne wyjścia przekaźnikowe (F-DQ 2x RLY), które charakteryzują się wysoką obciążalnością prądową wynoszącą do 5 A na kanał. Dzięki szerokości obudowy wynoszącej 70 mm, moduł ten idealnie integruje się z jednostkami centralnymi serii SIMATIC S7-1200 (z wyłączeniem CPU 1211C), pozwalając na precyzyjne dopasowanie konfiguracji sprzętowej do specyficznych wymagań aplikacji.

• Wysoka obciążalność: Przekaźniki zdolne do przełączania prądów do 5 A pozwalają na bezpośrednie sterowanie elementami wykonawczymi o większej mocy bez konieczności stosowania dodatkowych styczników pośredniczących w wielu aplikacjach.
• Komunikacja PROFIsafe: Wykorzystanie protokołu PROFIsafe gwarantuje bezpieczną i niezawodną wymianę danych w ramach sieci przemysłowej, co jest kluczowe w systemach typu Fail-Safe.
• Elastyczność systemowa: Moduł pozwala na rozbudowę sterowników Basic Controller, optymalizując koszty inwestycyjne poprzez dodawanie funkcjonalności bezpieczeństwa tylko tam, gdzie są one niezbędne.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany do pracy w najbardziej wymagających systemach bezpieczeństwa maszynowego i procesowego. Moduł SM 1226 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa funkcjonalnego:

• ISO 13849-1: Możliwość osiągnięcia poziomu zapewnienia bezpieczeństwa Performance Level e (PL e), co predysponuje moduł do ochrony przed poważnymi zagrożeniami.
• IEC 61508: Zgodność z poziomem nienaruszalności bezpieczeństwa SIL 3 (Safety Integrity Level 3), co potwierdza najwyższą niezawodność w zapobieganiu awariom niebezpiecznym.
• Standardy CE i UL: Pełna zgodność z dyrektywami europejskimi oraz wymaganiami rynku północnoamerykańskiego w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł SIMATIC S7-1200F SM 1226 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączenie zasilania od elementów wykonawczych w sytuacjach awaryjnych. Jest idealnym rozwiązaniem dla:

• Układów sterowania kurtynami świetlnymi i wyłącznikami bezpieczeństwa (E-Stop).
• Systemów nadzoru nad prasami, gilotynami oraz liniami montażowymi o wysokim stopniu ryzyka.
• Aplikacji w przemyśle chemicznym i spożywczym, gdzie wymagane jest bezpieczne sterowanie zaworami i napędami.
• Integracji rozproszonych systemów bezpieczeństwa w architekturze TIA Portal.

Wskazówki Montażowe

Prawidłowa instalacja modułu jest kluczowa dla zachowania deklarowanych parametrów bezpieczeństwa. Należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie DIN: Moduł należy zatrzasnąć na standardowej szynie montażowej TH35, zapewniając stabilne połączenie mechaniczne.
• Połączenie z CPU: Moduł łączy się z jednostką centralną lub poprzedzającym modułem za pomocą zintegrowanej magistrali bocznej (bus connector).
• Okablowanie: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu obciążenia 5 A. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia trwałego styku elektrycznego.
• Separacja: W projektowaniu szafy sterowniczej należy uwzględnić odpowiednie odstępy izolacyjne pomiędzy obwodami bezpieczeństwa a standardowymi obwodami sterowania.

FAQ

• Czy ten moduł współpracuje z każdą jednostką S7-1200? Moduł jest kompatybilny z większością jednostek S7-1200, z wyjątkiem najmniejszego modelu CPU 1211C, który nie posiada możliwości rozbudowy o moduły sygnałowe tego typu.
• Jaki jest maksymalny prąd przełączany przez wyjścia? Każde z dwóch wyjść przekaźnikowych może przełączać prąd o natężeniu do 5 A, co czyni go jednym z mocniejszych modułów wyjściowych w rodzinie S7-1200.
• Czy do konfiguracji wymagane jest specjalne oprogramowanie? Tak, konfiguracja modułów Fail-Safe wymaga środowiska TIA Portal wraz z opcją STEP 7 Safety Basic lub Advanced.
