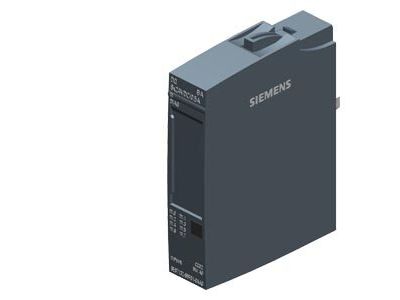

Moduł wyjść binarnych ET 200SP, 8 wyjść binarnych 24VDC, 0,5A, B, BU-A0, CC02, SIMATIC | 6ES7132-6BF01-0AA0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SIMATIC ET 200SP o numerze katalogowym 6ES7132-6BF01-0AA0 to zaawansowany komponent systemu zdecentralizowanych peryferiów, zaprojektowany przez firmę SIEMENS z myślą o maksymalnej oszczędności miejsca w szafie sterowniczej przy zachowaniu wysokiej wydajności. Urządzenie oferuje 8 wyjść cyfrowych typu source (PNP), z których każde charakteryzuje się prądem wyjściowym o wartości znamionowej 0,5 A przy napięciu 24 V DC. Dzięki kompaktowej budowie i modułowej architekturze, system ET 200SP pozwala na elastyczne skalowanie instalacji automatyki przemysłowej. Moduł w wersji Basic zapewnia kluczowe funkcjonalności, takie jak możliwość ustawienia wartości zastępczej w przypadku utraty komunikacji oraz zintegrowaną diagnostykę napięcia zasilania, co znacząco podnosi bezpieczeństwo procesowe i ułatwia szybką identyfikację usterek zasilania modułu.

• 8 kanałów wyjściowych: Pozwala na sterowanie ośmioma niezależnymi odbiornikami, takimi jak styczniki, zawory elektromagnetyczne czy lampki sygnalizacyjne.
• Prąd wyjściowy 0,5 A: Optymalna wydajność prądowa dla standardowych elementów wykonawczych stosowanych w przemyśle.
• Kodowanie kolorystyczne CC02: Ułatwia identyfikację okablowania i zapobiega błędom podczas montażu i serwisu.
• Kompatybilność z BaseUnit typu A0: Zapewnia łatwą integrację mechaniczną i elektryczną w obrębie stacji ET 200SP.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje jego niezawodność w trudnych warunkach środowiskowych. Moduł spełnia wymagania normy IEC 61131-2, dotyczącej sterowników programowalnych, co potwierdza jego odporność na zakłócenia elektromagnetyczne (EMC) oraz wytrzymałość mechaniczną. Posiada certyfikację CE, co jest niezbędne do dopuszczenia do obrotu na rynku europejskim, a także spełnia rygorystyczne normy bezpieczeństwa elektrycznego. Dzięki wysokiej jakości wykonania, moduł SIMATIC ET 200SP jest przystosowany do pracy ciągłej w systemach automatyki o krytycznym znaczeniu dla ciągłości produkcji.

Zastosowanie

Moduł 6ES7132-6BF01-0AA0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania, gdzie wymagana jest decentralizacja sygnałów I/O. Jest idealnym rozwiązaniem dla budowy maszyn (OEM), systemów transportu bliskiego oraz w przemyśle przetwórczym. Dzięki obsłudze wyjść typu PNP (source), moduł doskonale współpracuje z większością standardowych czujników i elementów wykonawczych dostępnych na rynku. Możliwość konfiguracji wartości zastępczej sprawia, że jest on szczególnie ceniony w aplikacjach, gdzie niekontrolowane wyłączenie wyjść mogłoby prowadzić do uszkodzenia maszyn lub zagrożenia dla personelu. System ET 200SP sprawdza się wszędzie tam, gdzie liczy się każdy centymetr powierzchni montażowej na szynie DIN.

Wskazówki Montażowe

Instalacja modułu powinna odbywać się na odpowiednio dobranej jednostce bazowej BaseUnit typu A0 (BU-A0). Przed montażem należy upewnić się, że zasilanie systemowe jest odłączone. Moduł montuje się poprzez proste zatrzaśnięcie na jednostce bazowej, co automatycznie realizuje połączenie z magistralą komunikacyjną (backplane bus). Należy zwrócić szczególną uwagę na kodowanie kolorystyczne CC02, które odpowiada za prawidłowe przypisanie zacisków do kanałów wyjściowych. Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych, co zapewnia trwały styk elektryczny i minimalizuje ryzyko zwarć. Po zakończeniu montażu mechanicznego, konfiguracja modułu odbywa się w środowisku TIA Portal, gdzie należy zdefiniować parametry diagnostyczne oraz zachowanie wyjść w stanach awaryjnych.

FAQ

• Czy moduł wymaga osobnego zasilania? Tak, moduł wymaga zasilania 24 V DC, które jest dostarczane poprzez jednostkę bazową BaseUnit. Stan zasilania jest monitorowany przez funkcję diagnostyki napięcia.
• Jaki typ BaseUnit jest wymagany dla tego modułu? Moduł jest kompatybilny z podstawkami BaseUnit typu A0 (np. BU15-P16+A0+2D lub BU15-P16+A0+2B).
• Co oznacza funkcja "wartość zastępcza"? Funkcja ta pozwala na zdefiniowanie stanu wyjść (np. wymuszenie stanu niskiego lub wysokiego) w momencie przerwania komunikacji ze sterownikiem PLC, co zapobiega nieprzewidywalnym zachowaniom maszyny.
• Czy mogę podłączyć obciążenie większe niż 0,5 A? Nie, prąd znamionowy na kanał wynosi 0,5 A. Przekroczenie tej wartości może doprowadzić do zadziałania zabezpieczeń elektronicznych lub uszkodzenia modułu.
