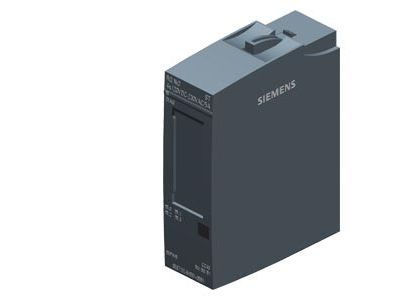

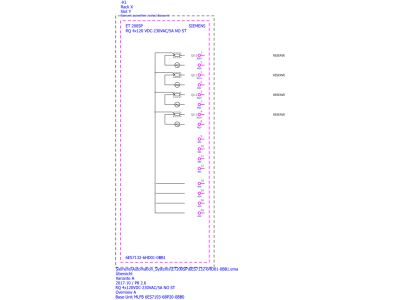

Moduł wyjść binarnych ET 200SP, 4 wyjścia przekaźnikowe NO, 120VDC-230VAC/5A | 6ES7132-6HD01-0BB1 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SIMATIC ET 200SP o numerze katalogowym 6ES7132-6HD01-0BB1 to zaawansowane rozwiązanie przekaźnikowe zaprojektowane dla systemów rozproszonych wejść/wyjść. Urządzenie wyposażone jest w 4 wyjścia przekaźnikowe typu NO (normalnie otwarte), które charakteryzują się pełną izolacją galwaniczną styków. Pozwala to na bezpieczne sterowanie obwodami o napięciu znamionowym od 120 V DC do 230 V AC przy prądzie obciążenia wynoszącym do 5 A na kanał. Dzięki kompaktowej budowie i wysokiej gęstości upakowania, moduł ten idealnie wpisuje się w nowoczesne szafy sterownicze, gdzie oszczędność miejsca jest kluczowym priorytetem.

• Wysoka obciążalność: Prąd przełączany o wartości 5 A umożliwia bezpośrednie sterowanie elementami wykonawczymi bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Diagnostyka systemowa: Moduł oferuje zaawansowane funkcje diagnostyczne, w tym monitorowanie napięcia zasilania, co znacząco skraca czas przestojów i ułatwia lokalizację usterek.
• Funkcja Multi Hot Swapping: Możliwość wymiany modułu podczas pracy systemu bez przerywania procesów technologicznych, co zwiększa dyspozycyjność instalacji.
• Kodowanie kolorystyczne: Zastosowanie kodu koloru CC40 ułatwia identyfikację modułu i zapobiega błędom podczas montażu i serwisu.
• Wartość zastępcza (Substitute value): Możliwość zdefiniowania stanu wyjść w przypadku utraty komunikacji z jednostką centralną, co podnosi poziom bezpieczeństwa procesowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Posiada stopień ochrony IP20, co czyni go odpowiednim do montażu w obudowach i szafach sterowniczych chroniących przed bezpośrednim dotykiem. System ET 200SP spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego wymagane w środowiskach przemysłowych. Moduł jest w pełni zintegrowany z ekosystemem TIA Portal, co gwarantuje pełną zgodność z normami programowania i konfiguracji systemów automatyki.

Zastosowanie

Moduł 6ES7132-6HD01-0BB1 znajduje szerokie zastosowanie w aplikacjach wymagających separacji galwanicznej oraz sterowania odbiornikami o znacznej mocy. Jest idealnym wyborem do sterowania oświetleniem przemysłowym, grzałkami, elektrozaworami oraz silnikami o małej mocy. Dzięki obsłudze szerokiego zakresu napięć (zarówno stałych, jak i zmiennych), moduł ten jest niezwykle uniwersalny i może być stosowany w branży spożywczej, motoryzacyjnej oraz w systemach zarządzania budynkami (BMS). Możliwość współpracy z interfejsami MultiFieldbus (np. IM155-6MF) pozwala na jego wykorzystanie w sieciach PROFINET, EtherNet/IP oraz Modbus TCP.

Wskazówki Montażowe

Montaż modułu odbywa się w sposób intuicyjny na dedykowanych podstawkach BaseUnit (BU). Model ten jest kompatybilny z jednostkami bazowymi typu B0 oraz B1. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie DIN: Cała stacja ET 200SP powinna być stabilnie zamocowana na standardowej szynie TH35.
• Podłączenie przewodów: Dzięki technologii push-in, montaż okablowania jest szybki i nie wymaga użycia specjalistycznych narzędzi. Należy zachować odpowiednie momenty dokręcania dla śrub mocujących szynę, aby zapewnić ciągłość uziemienia.
• Kodowanie mechaniczne: Przy pierwszym wpięciu modułu do BaseUnit następuje automatyczne kodowanie mechaniczne, co zapobiega wpięciu niewłaściwego typu modułu w to samo miejsce w przyszłości.
• Wentylacja: Należy zachować odpowiednie odstępy dylatacyjne w szafie sterowniczej, aby zapewnić optymalne chłodzenie pasywne modułu przy pełnym obciążeniu prądowym.

FAQ

1. Czy moduł wymaga specjalnego zasilania?
Moduł korzysta z napięcia zasilania dostarczanego przez magistralę BaseUnit, jednak stan napięcia zasilania jest monitorowany przez system diagnostyczny modułu.

2. Jakie typy BaseUnit są kompatybilne z tym modułem?
Moduł 6ES7132-6HD01-0BB1 jest przeznaczony do montażu na podstawkach BaseUnit typu B0 oraz B1.

3. Czy mogę wymienić moduł bez wyłączania zasilania PLC?
Tak, system SIMATIC ET 200SP wspiera funkcję Hot Swapping, co pozwala na wymianę modułu pod napięciem, pod warunkiem zachowania procedur bezpieczeństwa.

4. Jaki jest maksymalny prąd przełączany przez jeden kanał?
Maksymalny prąd obciążenia dla każdego z czterech wyjść przekaźnikowych wynosi 5 A przy napięciu do 230 V AC.
