Moduł wyjść binarnych 8 wyjść 24VDC/2A, diagnostyka ,SIMATIC S7-1500 | 6ES7522-1BF00-0AB0 Siemens

Alternatywny kod produktu: 6ES75221BF000AB0

Opis i Kluczowe Cechy

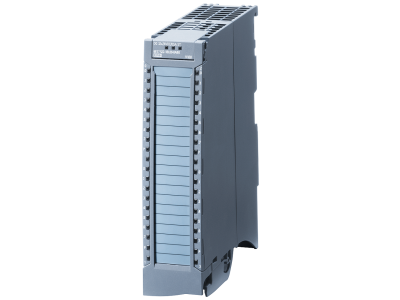

Moduł wyjść binarnych Siemens SIMATIC S7-1500 (symbol 6ES7522-1BF00-0AB0) zapewnia 8 niezależnych wyjść 24V DC o prądzie znamionowym 2 A każde, wyposażonych w funkcję diagnostyki. Urządzenie przeznaczone jest do montażu w systemie automatyki S7-1500 i wymaga zastosowania dedykowanej listwy przyłączeniowej (dostępnej osobno). Dzięki wbudowanej diagnostyce umożliwia szybkie wykrywanie usterek, co skraca czas przestojów linii produkcyjnych.

• 8 wyjść binarnych 24V DC: Steruj do 8 niezależnych odbiorników – od cewek styczników po zawory i sygnalizację, bez konieczności stosowania dodatkowych wzmacniaczy.
• Prąd wyjściowy 2 A: Bezpieczne zasilanie odbiorników o znacznym poborze mocy, np. małych silników lub cewek przekaźników, bez ryzyka przeciążenia modułu.
• Wbudowana diagnostyka: Monitoruj stan każdego wyjścia i otrzymuj informacje o zwarciu lub przerwie w obwodzie – skraca czas identyfikacji i usuwania awarii.
• Kompatybilność z SIMATIC S7-1500: Łatwa integracja z centralną jednostką sterującą i możliwość konfiguracji w środowisku TIA Portal.
• Wymagana listwa przyłączeniowa: Elastyczność w doborze złącza (np. 40-stykowe, sprężynowe lub śrubowe) dopasowanego do sposobu okablowania szafy sterowniczej.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i standardami DIN, co potwierdza certyfikat CE. Jako element systemu SIMATIC S7-1500 spełnia rygorystyczne wymagania stawiane automatyce przemysłowej.

Zastosowanie

Moduł wyjść binarnych 6ES7522-1BF00-0AB0 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne sterowanie sygnałami cyfrowymi w systemie S7-1500. Sprawdza się w aplikacjach wymagających szybkiej diagnostyki i łatwej rozbudowy.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych maszyn i linii produkcyjnych.
• Wysyłanie sygnałów impulsowych do siłowników pneumatycznych lub hydraulicznych w procesach pakowania i montażu.
• Zasilanie lamp sygnalizacyjnych i wskaźników stanu w tablicach operatorskich oraz synoptycznych.
• Komunikacja z modułami I/O innych producentów poprzez standardowe sygnały 24V DC w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie całego systemu. Moduł mocuje się na szynie TH35 (DIN) w szafie sterowniczej. Wszystkie połączenia elektryczne, w tym podłączenie listwy przyłączeniowej, należy wykonać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu obciążenia (max 2 A na wyjście) – zalecany zakres 0,5–1,5 mm². Momenty dokręcania śrub oraz zalecane narzędzia znajdziesz w instrukcji montażu dołączonej do produktu.

FAQ

• Czy moduł 6ES7522-1BF00-0AB0 posiada diody sygnalizacyjne stanu wyjść? Tak, wbudowana funkcja diagnostyki obejmuje wizualną sygnalizację stanu każdego wyjścia. Szczegółowe informacje o znaczeniu diod znajdują się w dokumentacji technicznej producenta.
• Jaki stopień ochrony ma moduł? Moduł przeznaczony jest do montażu w szczelnej szafie sterowniczej. Dla tego typu aparatury modułowej typowy stopień ochrony wynosi IP20 (brak ochrony przed wilgocią i pyłem).
• Czy wyjścia są galwanicznie izolowane od siebie i od systemu? Producent nie podaje w specyfikacji informacji o izolacji galwanicznej. W celu uzyskania pełnych danych zalecamy zapoznanie się z certyfikowaną kartą katalogową lub skontaktowanie się z działem technicznym Siemensa.
