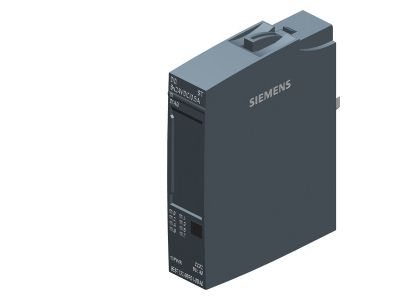

MODUŁ WYJŚĆ BINARNYCH, 8 WYJŚĆ 24V DC/0.5A SIMATIC | 6ES7132-6BF01-0BA0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SIMATIC ET 200SP o numerze katalogowym 6ES7132-6BF01-0BA0 to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o maksymalnej wydajności w systemach rozproszonych wejść/wyjść. Urządzenie oferuje 8 wyjść cyfrowych typu Standard, pracujących w logice dodatniej (Source output, PNP, P-switching). Każde z wyjść charakteryzuje się prądem znamionowym wynoszącym 0,5 A przy napięciu 24 V DC, co pozwala na bezpośrednie sterowanie elementami wykonawczymi takimi jak cewki styczników, elektrozawory czy sygnalizatory świetlne.

Kluczową zaletą modułu jest zintegrowana diagnostyka, która w czasie rzeczywistym monitoruje stan pracy urządzenia. System wykrywa zwarcie do potencjału L+ oraz do masy, a także informuje o przerwaniu przewodu (wire break) i braku napięcia zasilania. Dzięki funkcji wartości zastępczej (substitute value output), użytkownik ma możliwość zdefiniowania bezpiecznego stanu wyjść w przypadku utraty komunikacji z jednostką centralną, co znacząco podnosi poziom bezpieczeństwa procesowego.

• Liczba kanałów: 8 wyjść cyfrowych typu PNP.
• Parametry elektryczne: Napięcie znamionowe 24 V DC, prąd wyjściowy 0,5 A na kanał.
• Kodowanie kolorystyczne: CC02, ułatwiające szybką identyfikację i eliminujące błędy podczas montażu.
• Funkcja Hot Swapping: Możliwość wymiany modułu podczas pracy systemu bez konieczności wyłączania zasilania całej stacji.
• Kompaktowa budowa: Szerokość modułu pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Moduł posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. System SIMATIC ET 200SP jest w pełni skalowalny i kompatybilny z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz odporności na wibracje i wstrząsy, co jest niezbędne w trudnych warunkach hal produkcyjnych. Moduł współpracuje z jednostkami bazowymi typu BU-type A0, zapewniając pełną integralność mechaniczną i elektryczną.

Zastosowanie

Moduł 6ES7132-6BF01-0BA0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania maszyn i linii produkcyjnych. Dzięki swojej uniwersalności jest idealnym wyborem dla:

• Przemysłu motoryzacyjnego: Sterowanie siłownikami i czujnikami na liniach montażowych.
• Gospodarki wodno-ściekowej: Zarządzanie pracą pomp i zaworów w rozproszonych przepompowniach.
• Przemysłu spożywczego: Obsługa systemów pakowania i sortowania, gdzie wymagana jest wysoka precyzja i szybkość reakcji.
• Budowy maszyn (OEM): Tworzenie kompaktowych i modułowych szaf sterowniczych o wysokiej gęstości upakowania sygnałów.

Wskazówki Montażowe

Instalacja modułu SIMATIC ET 200SP jest intuicyjna dzięki systemowi wtykowemu. Moduł należy zamontować na odpowiedniej jednostce bazowej (BaseUnit) typu A0. Przed montażem należy upewnić się, że kodowanie kolorystyczne CC02 odpowiada schematowi połączeń. Dzięki technologii push-in, podłączenie przewodów o przekroju do 1,5 mm² (z tulejkami) lub 2,5 mm² (drut) odbywa się bez użycia narzędzi, co skraca czas prefabrykacji szafy. Należy pamiętać o zachowaniu odpowiednich odstępów wentylacyjnych oraz o poprawnym uziemieniu szyny DIN, na której spoczywa stacja ET 200SP, aby zapewnić optymalną ochronę przed zakłóceniami.

FAQ

• Czy moduł wspiera wymianę pod napięciem? Tak, system ET 200SP wspiera funkcję Multi Hot Swapping, co pozwala na wymianę modułu bez przerywania pracy pozostałych elementów stacji.
• Z jakimi jednostkami bazowymi współpracuje ten model? Moduł jest przeznaczony do montażu na jednostkach BaseUnit typu A0.
• Jakie błędy potrafi zdiagnozować moduł? Urządzenie diagnozuje zwarcie do masy, zwarcie do zasilania L+, przerwanie przewodu oraz błąd napięcia zasilania.
• Czy wyjścia są zabezpieczone przed przeciążeniem? Tak, wyjścia posiadają elektroniczne zabezpieczenie przed zwarciem i przeciążeniem, co chroni moduł przed uszkodzeniem.
